Аппаратно-программный комплекс Шелтер - модульная система для исследования поведенческих реакций грызунов

Аппаратно-программный комплекс «Шелтер»

Аппаратно-программный комплекс «Шелтер» предназначен для автоматизированного определения когнитивных функций (обучаемость и память) лабораторных животных на основе реакции избегания электрокожного раздражителя. АПК позволяет проводить тестирование для мышей или крыс.

В результате тестирования определяются следующие параметры:

  1. Время пребывания животного на площадке (в секундах), до спуска животного на пол
  2. Время нахождения животного на полу камеры
  3. Перемещение (путь) грызуна по отдельным зонам и за весь эксперимент
  4. Задержка реакции
  5. Комплексные статистические показатели для выборки грызунов (общее, среднее, M, D, СКО от времени пребывания, пути и скорости перемещения)

Поддерживаемые методики

ПК «Шелтер» прежде всего разрабатывался для проведения экспериментов по следующим методикам:

1 Условная реакция пассивного избегания (УРПИ)

Темная и светлая камера (Step through)
Замкнутое пространство, куда помещается грызун разделено на две камеры, в одной из них – свет, в другой темнота.
Грызун помещается в светлый отсек. Как только грызун переходит на темную сторону – включается электрическая сетка и резкий звук.

Площадка (Step down)
Грызун помещается на небольшую площадку, находящуюся на некоторой высоте от пола.
Как только грызун спускается вниз, начинается электрокожное раздражение.

2Условная реакция активного избегания (УРАИ)

Камера разделена на два отсека. Грызуну предъявляется последовательность стимулов (свет, пауза, электрический ток с резким звуком).
Грызун должен обучиться успевать перемещаться из одного отсека в другой до возникновения электрокожного раздражения.

3 Конфликтные ситуации по Вогелю

Грызуну длительное время не дается пища или вода.
Грызун помещается в камеру, где имеется кормушка или поилка.
Как только грызун подходит к кормушке или воде, в камере начинается электрокожное раздражение.

4Предпочтение места

Для этой методики используются стенки с различными обоями (квадраты, полоски, точки).
Измеряется время пребывания грызуна в разных помещениях и, соответственно, определяются предпочитаемые обои.

Возможные конфигурации

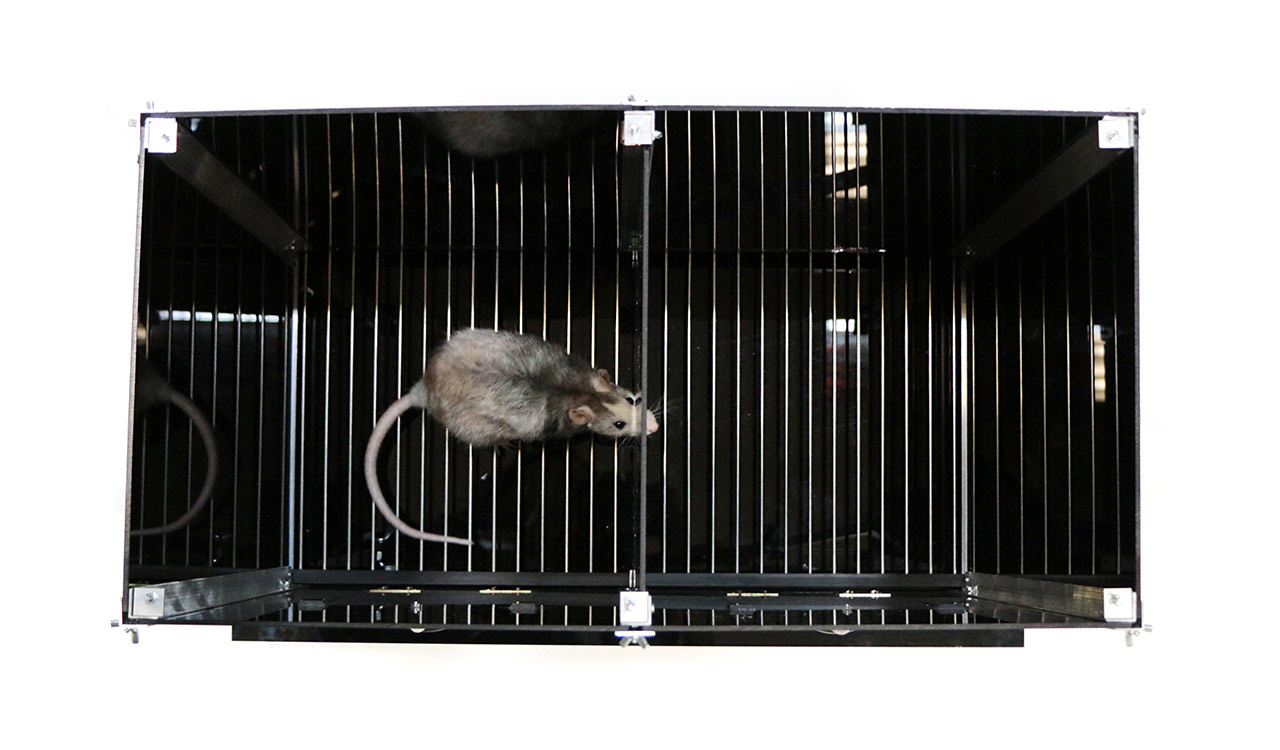

Шелтер с черными стенами и простой внутренней стеной с норовидным отверстием
Черные стены, простая внутренняя стенка с норовидным отверстием

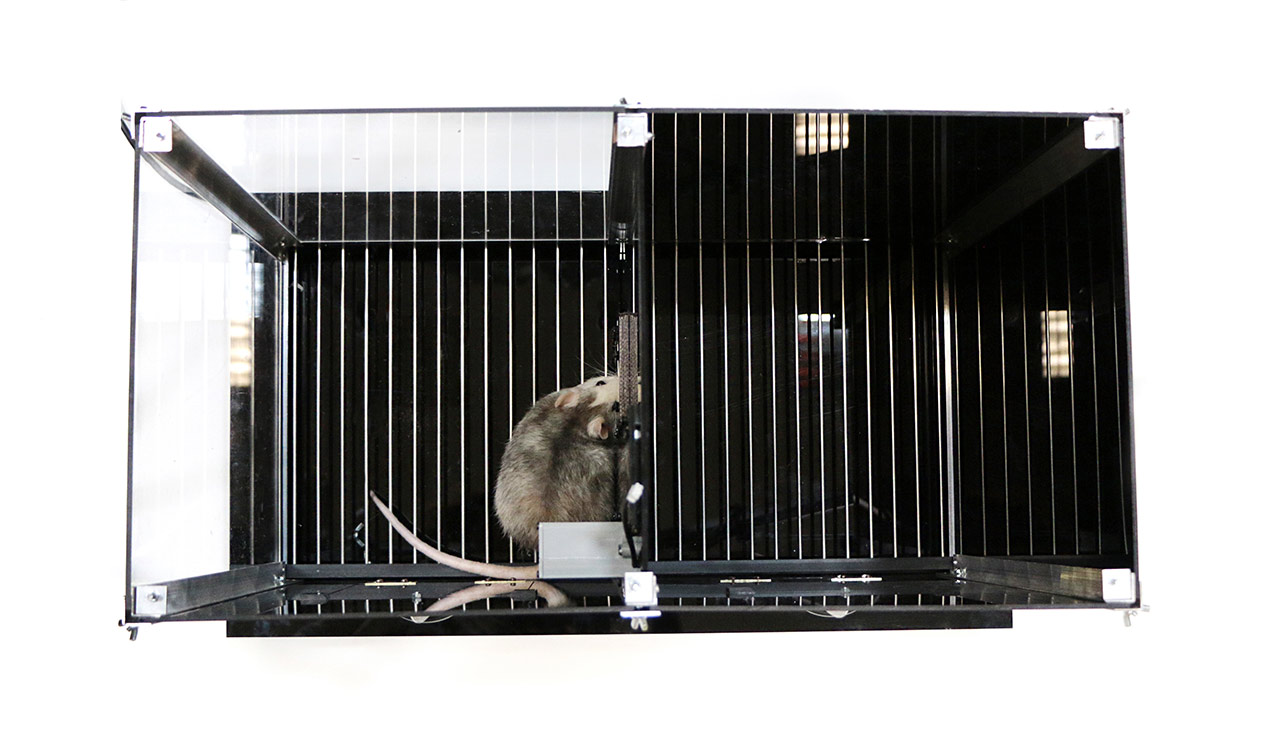

Шелтер с черными стенами и моторизованной дверцей с норовидным отверстием
Черные стены, моторизованная дверца с норовидным отверстием

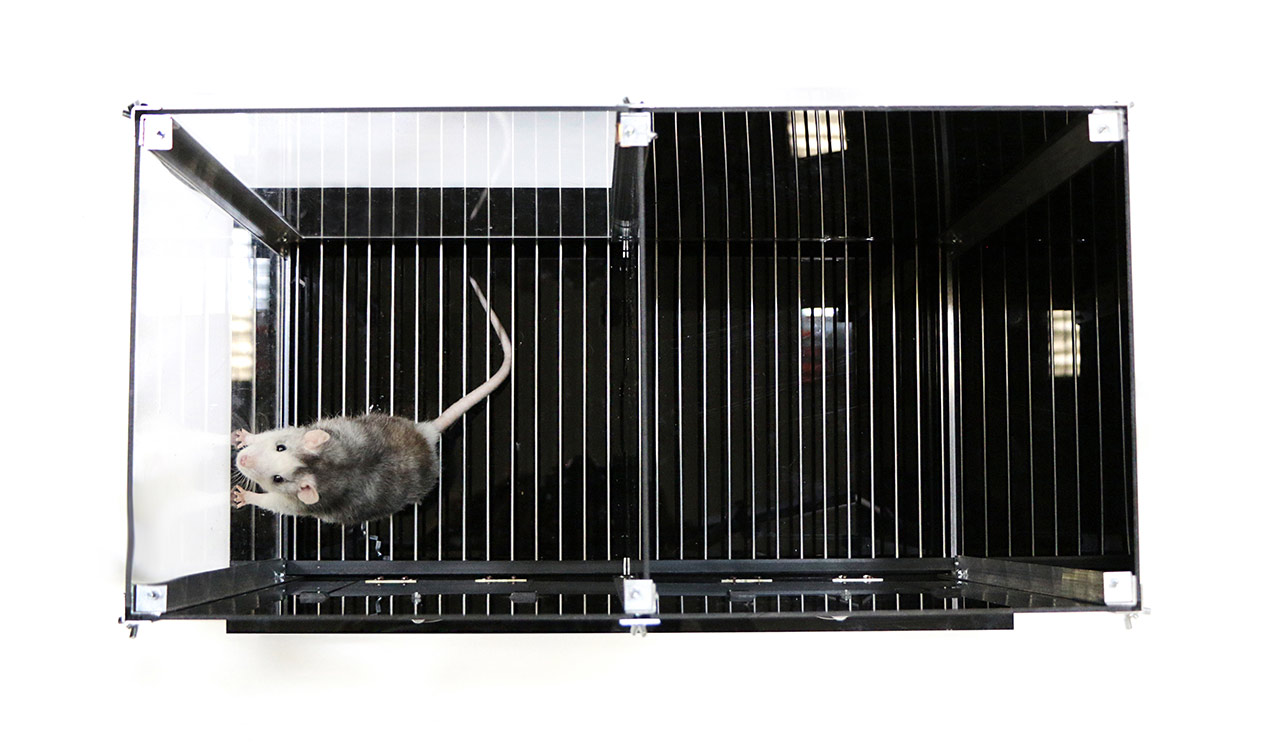

Шелтер с тёмно-светлой комнатой для УРПИ Step-through
Тёмная-светлая комната (Lightbox) для УРПИ Step-through

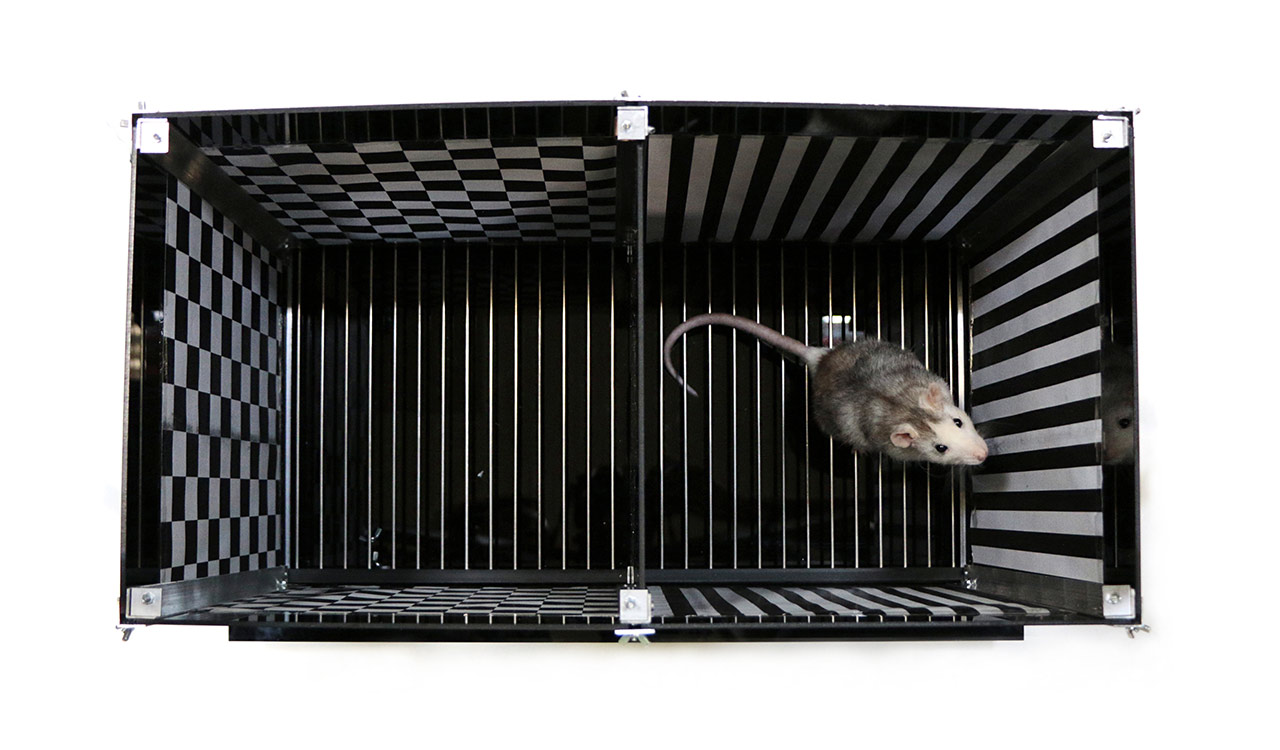

Стенки с обоями для методики предпочтения места (Place preference)
Стенки с обоями для методики предпочтения места (Place preference)

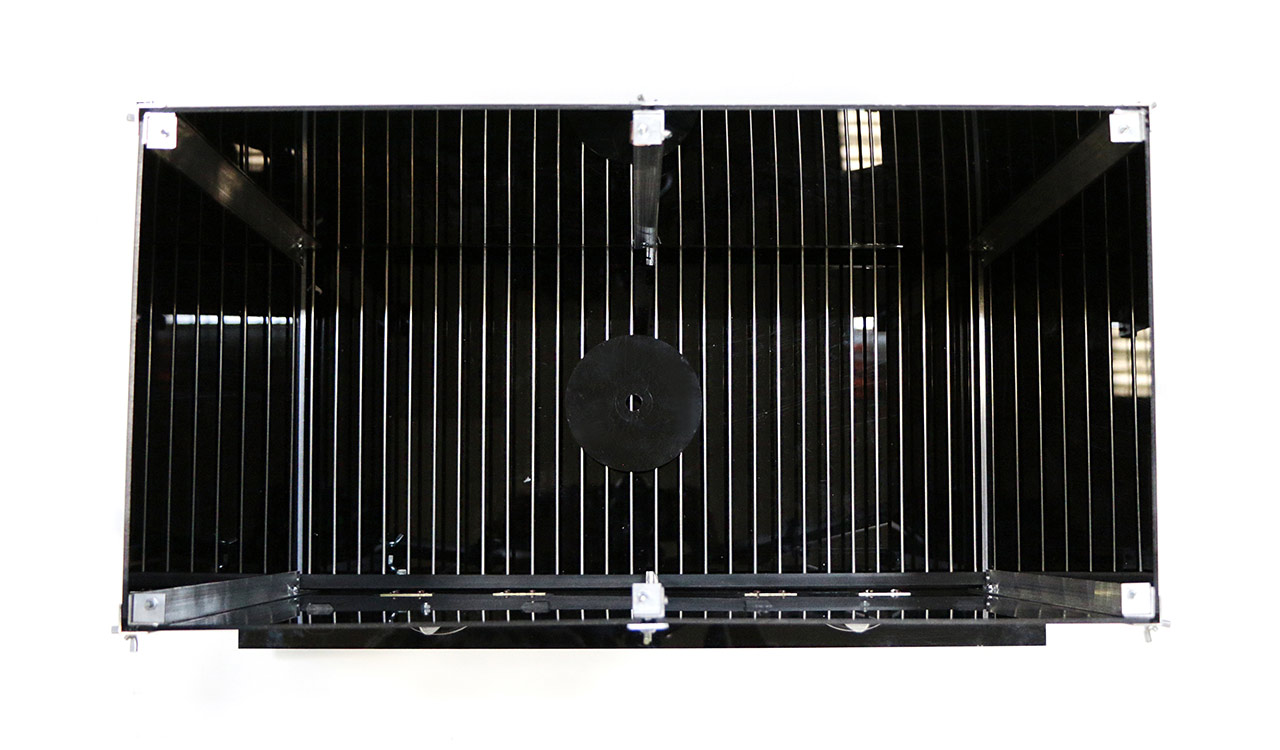

Чёрные стенки, круглая платформа для методики УРПИ Step-down
Чёрные стенки, круглая платформа для методики УРПИ Step-down

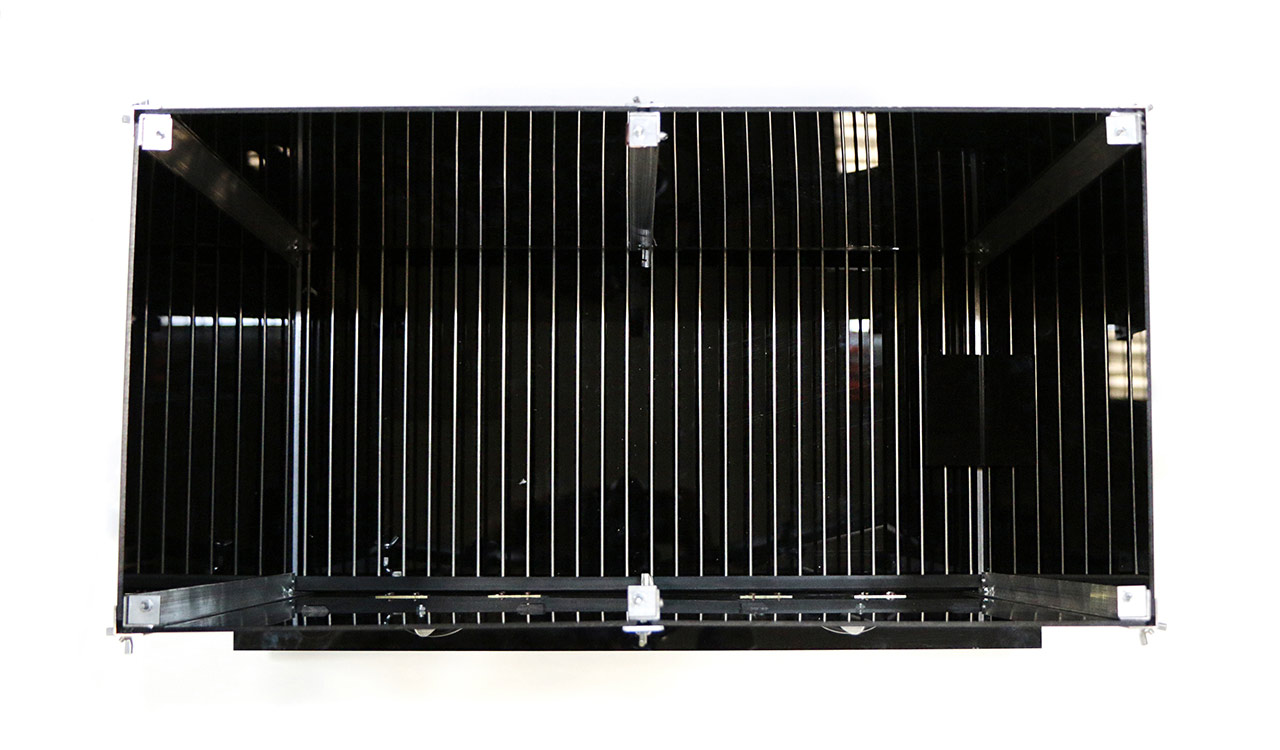

Шелтер с чёрными стенками и прямоугольной платформой для методики УРПИ Step-down
Чёрные стенки, прямоугольная платформа для методики УРПИ Step-down

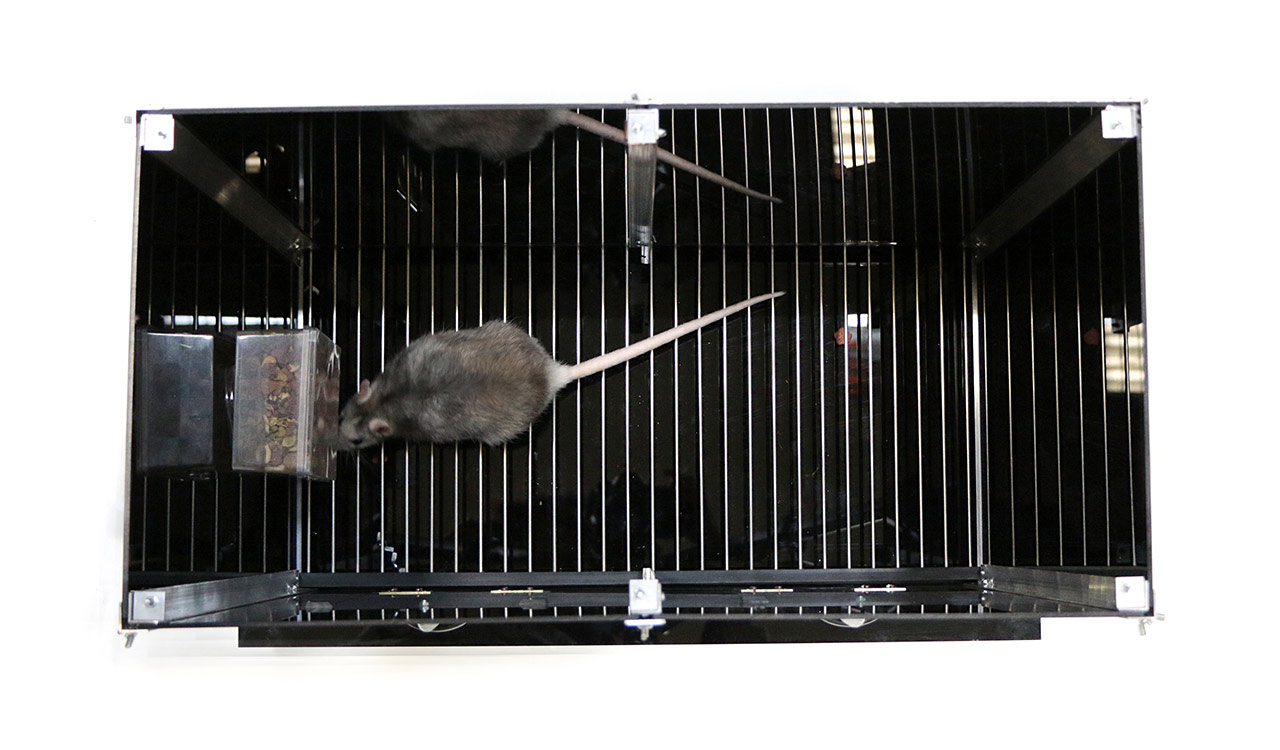

Шелтер с кормушкой для методики конфликтных ситуаций по Вогелю
Кормушка для методики конфликтных ситуаций по Вогелю

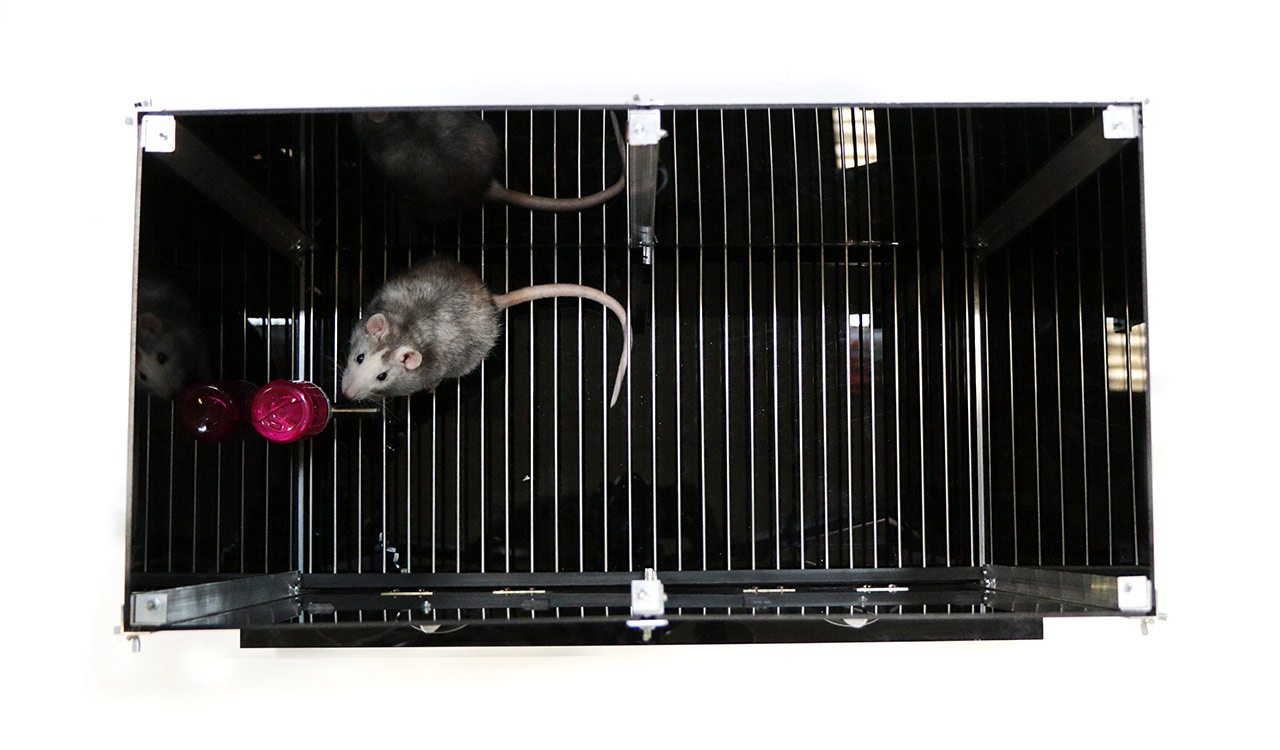

Шелтер с поилкой для методики конфликтных ситуаций по Вогелю
Поилка для методики конфликтных ситуаций по Вогелю

Технические характеристики

Линейные размеры (ШхВхГ) 600х520х320 мм
Материалы непрозрачный черный плексиглас, алюминий, сталь
Детекция нахождения на платформе Оптическая в инфракрасном диапазоне
Соединение с компьютером USB
Освещённость площадки при дневном свете и закрытых дверцах, без внутренних ламп 2 лк
Освещённость площадки при свете ламп с одной стороны 115 лк
Освещённость площадки при свете ламп с обоих сторон 185 лк
Шаг электрической сетки
расстояние между осями прутков
Сетка для крыс: 16 мм
Сетка для мышей: 8 мм
Скважность электрической сетки
расстояние между ближайшими точками прутков
Сетка для крыс: 13 мм
Сетка для мышей: 5 мм
Диаметр прутьев электрической сетки 3 мм
Подача импульсов автоматическая (под управлением ПО)
Переключение полярности по прутьям 10 Гц, 8 фаз
Минимальная длительность электрического импульса 50 мс
Максимальная сила тока электросетки 15 мА
Максимальное напряжение электросетки 100 В
Питание от сети 220 В
Требования к компьютеру Процессор не менее Сore 2 Duo
Microsoft Windows 7 SP1/8/10
(необходим Microsoft .NET Framework 4.5)
Гарантия 2 года
Производство Россия, ООО «Нейроботикс»

Особенности

АПК создан по требованиям безопасности медицинского оборудования:

Полом в Шелтере является электрическая сетка. Стенки же легко вынимаются, моются, заменяются на другие.
Виды стенок:

Программное обеспечение

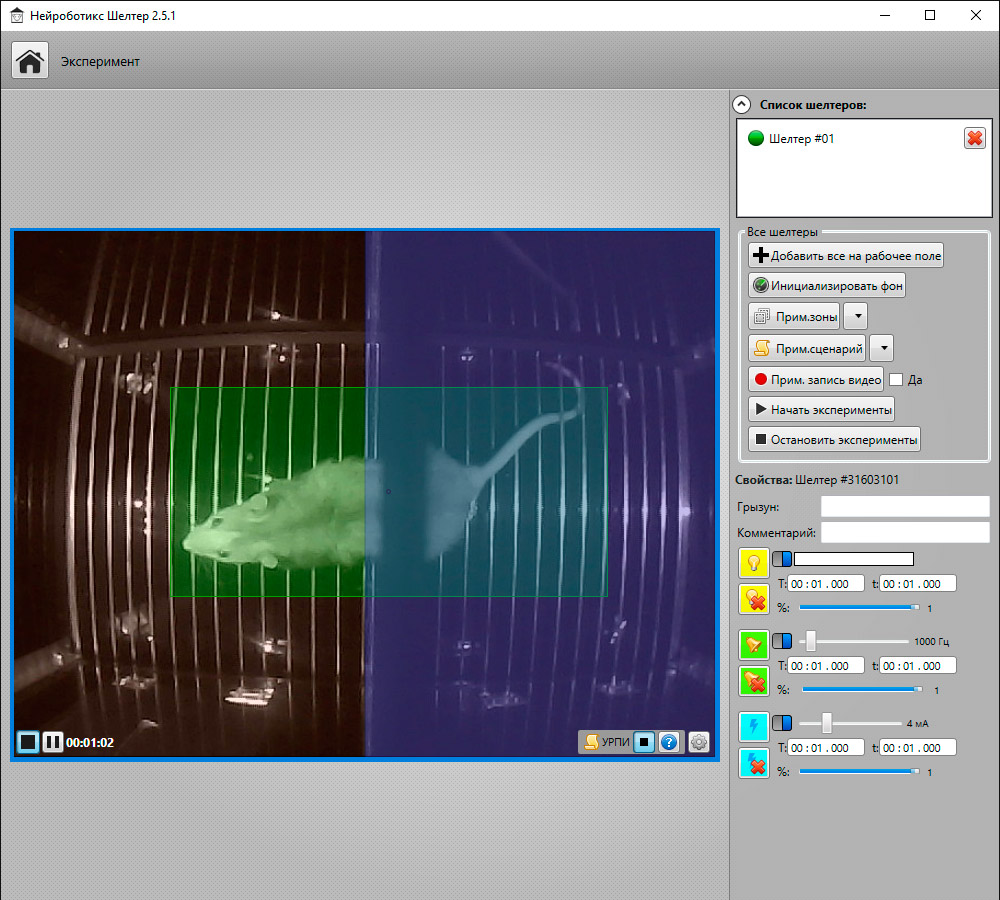

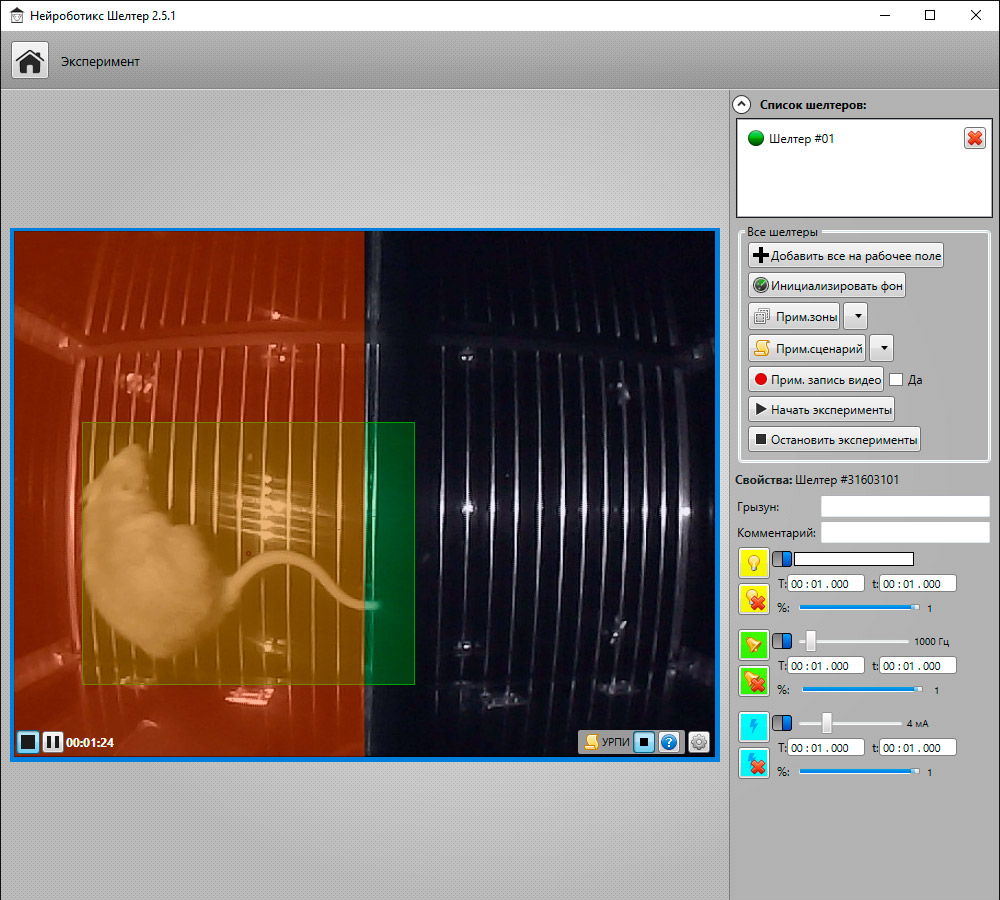

Нейроботикс Шелтер: проведение эксперимента
Проведение эксперимента
Нейроботикс Шелтер: проведение эксперимента
Проведение эксперимента

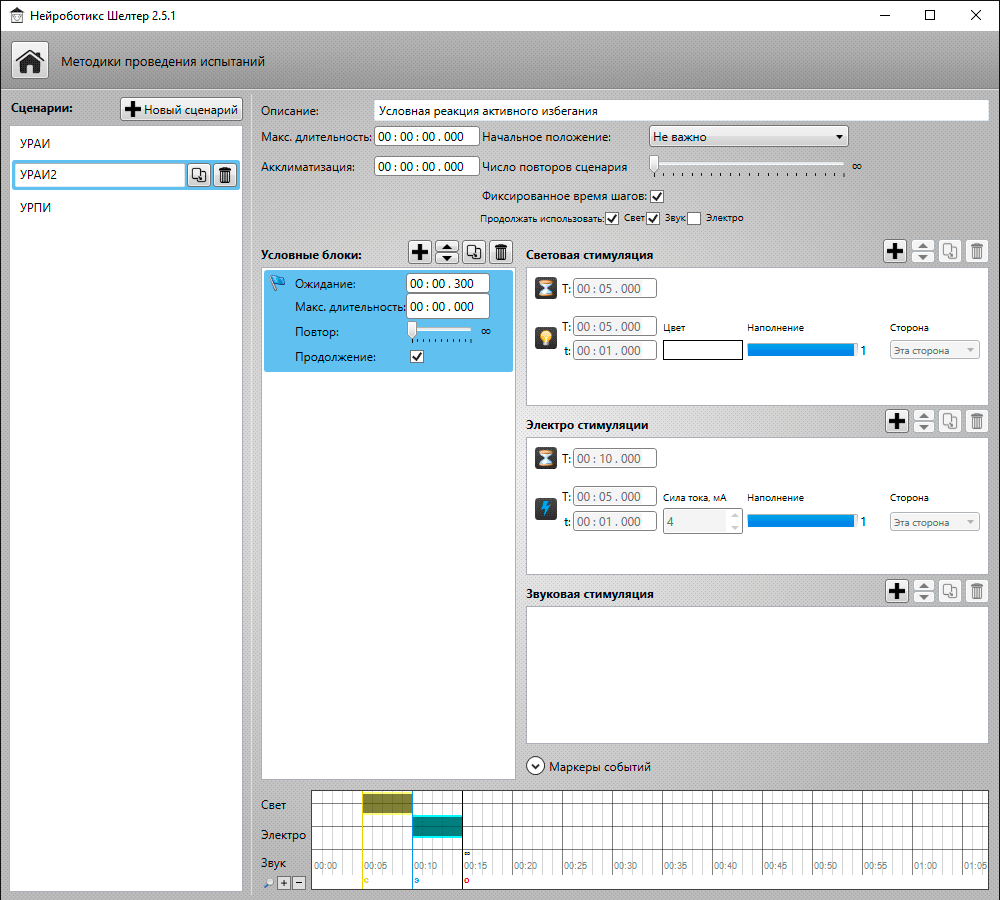

Нейроботикс Шелтер: задание сценария
Задание сценария
Нейроботикс Шелтер: просмотр эксперимента
Просмотр эксперимента

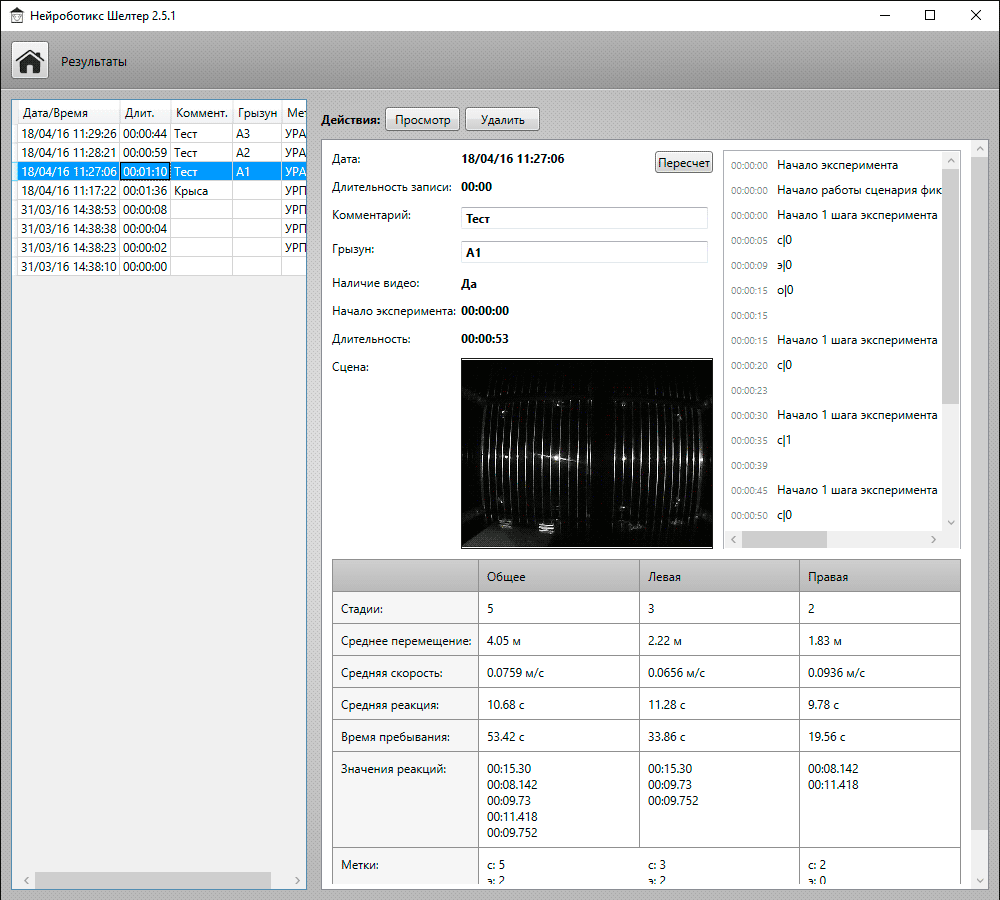

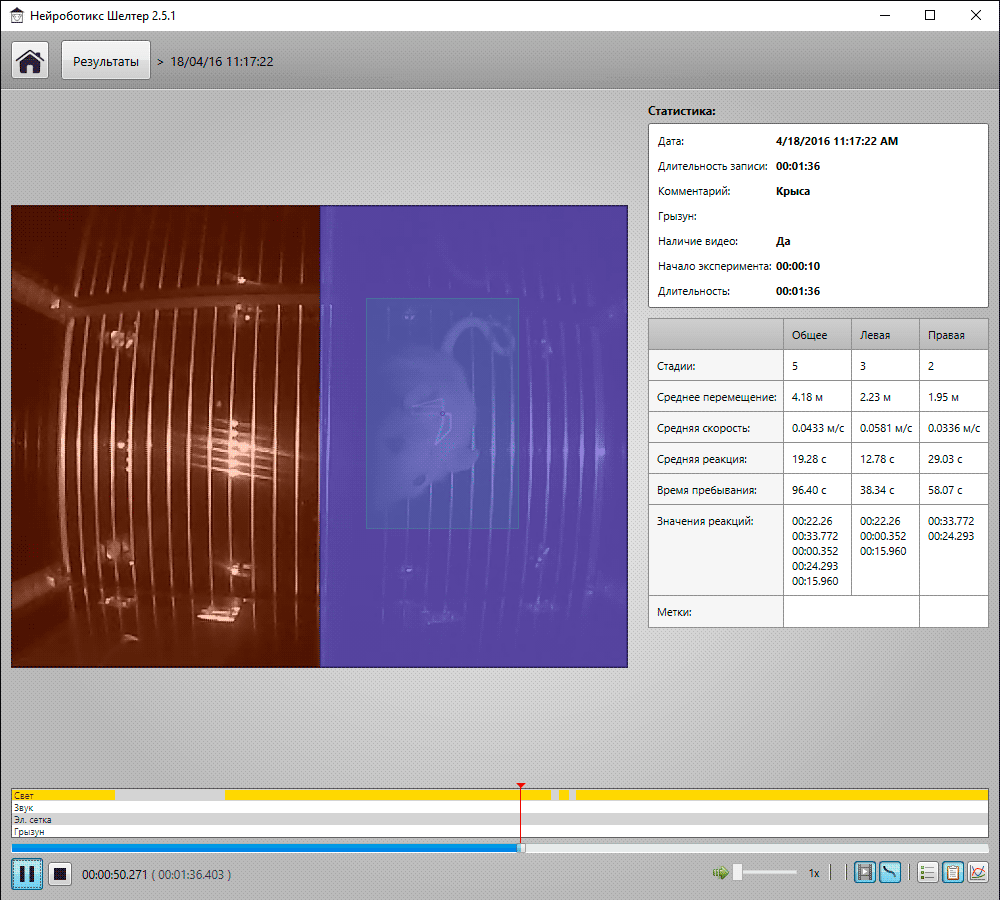

Нейроботикс Шелтер: просмотр результатов эксперимента
Просмотр результатов эксперимента

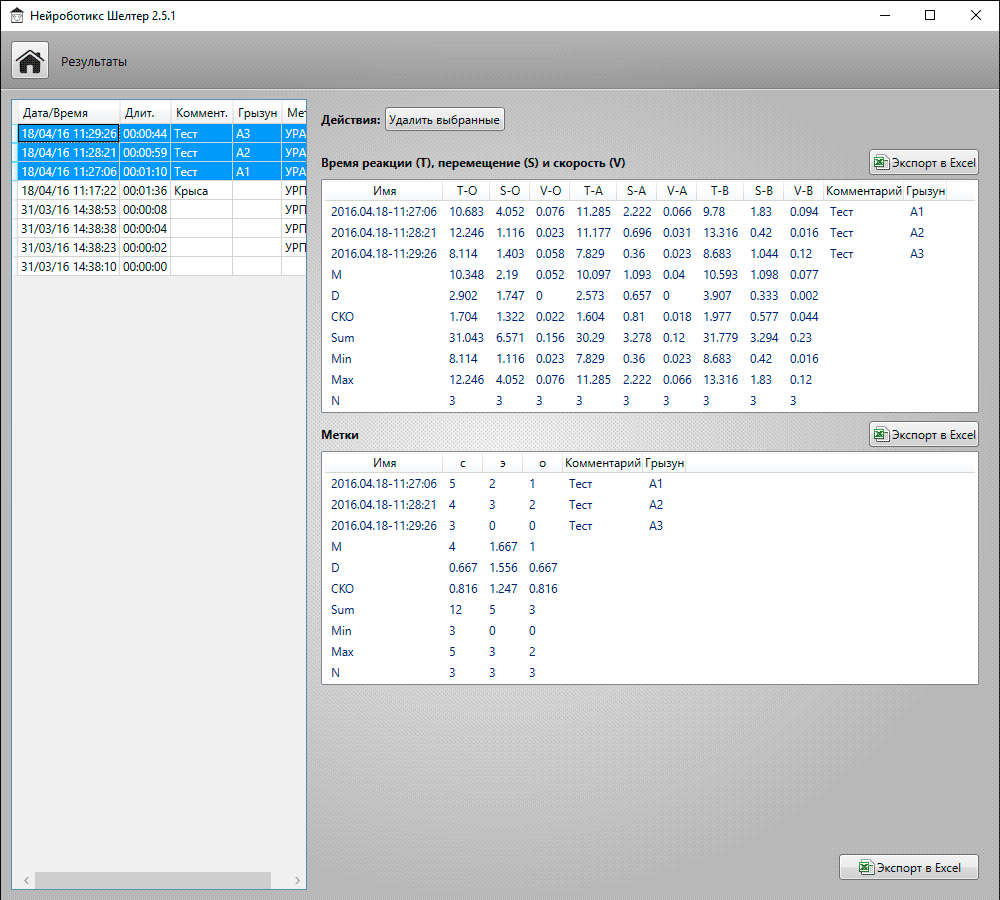

Нейроботикс Шелтер: просмотр результатов в выборке экспериментов
Просмотр результатов в выборке экспериментов

Комплектации и цены

Стандартная комплектация
  • стимуляционно-управляющий блок,
  • основание и направляющие,
  • поддон,
  • электросетка для крыс,
  • 2 стенки с дверцами,
  • 4 чёрные стенки,
  • 2 прозрачные стенки,
  • стенка с норовидным отверстием
  • 3 съемные платформы (150х50x10 мм, 80x40x10 мм, круглая D120 мм)
стимуляционно-управляющий блок электросетка для крыс
2 стенки с дверцами 4 чёрные стенки 2 прозрачные стенки стенка с норовидным отверстием
250 000 Р
Моторизованная стенка с норовидным отверстием Стенка моторизованная с норовидным отверстием 50 000 Р
Набор из cтенок-обоев
6 вариантов, каждый вариант содержит по 4 стенки, всего в наборе - 24 стенки
  • вертикальные полоски,
  • горизонтальные полоски,
  • диагональные полоски,
  • шахматные квадраты,
  • круги,
  • точки
Набор из cтенок-обоев в полоску Набор из cтенок-обоев в квадрат 30 000 Р
Электросетка для мышей Электросетка для мышей 30 000 Р

Обучающие видео-инструкции

Сборка Шелтера

Ресурсы и загрузки

Руководство (Версия 2.5)
ПО Шелтер (Версия 2.5.4)
ПО Шелтер для Windows XP (Версия 2.5.4)
