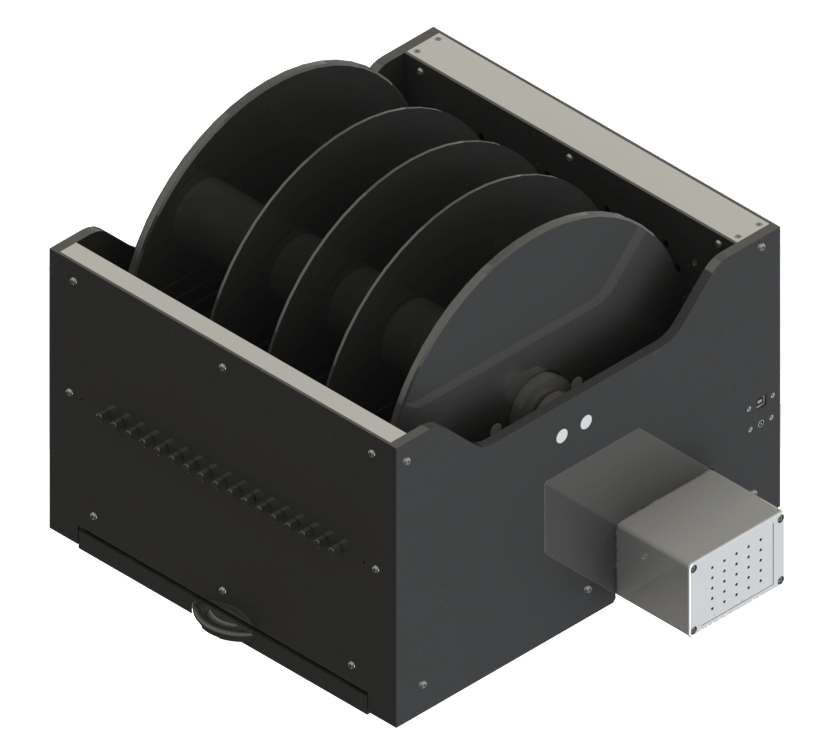

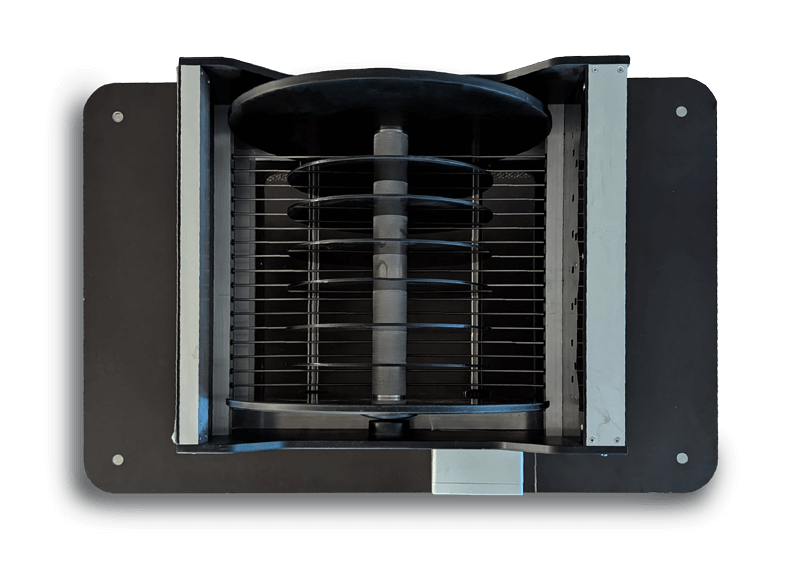

Аппаратно-программный комплекс «Ротарод»

Комплекс предназначен для определения двигательно-координационных нарушений по способности мелких лабораторных животных (крыс и мышей) удерживаться на вращающемся барабане.

АПК позволяет:

1. Регистрировать:
   • Двигательные нарушения
   • Выносливость
   • Состояние мотивации
2. Дозировать физическую нагрузку

В основе методики положена способность мелких лабораторных животных (крысы и мыши) удерживаться на вращающемся барабане. Двигательный дефицит измеряется временем удержания. Комплекс позволяет одновременно проводить тестирование до 7 мышей или 4 крыс. Регистрация удержания и падения производится с помощью инфракрасных сенсоров.

Состояние мотивации исследуется путем изменения качества мотивационного стимула:

• Избегание болевых раздражений ударами электротока
• Боязнь высоты (необходим стол)
• Водная среда (необходим стол)

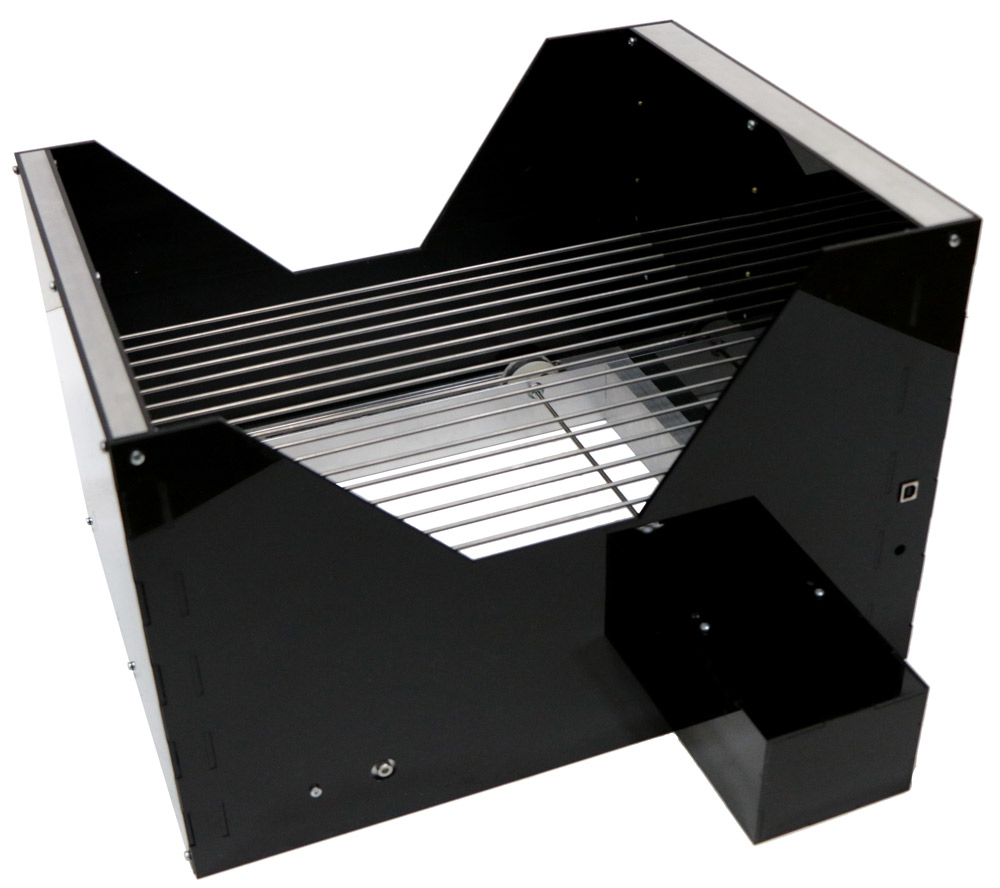

Для выработки стимуляции используется электрическая сетка, расположенная под движущимся барабаном.

Наряду с простотой использования АПК предусмотрено большое количество изменяемых параметров, что удовлетворит потребности исследователей в самых разнообразных областях нормальной и патологической физиологии, фармакологии, кинезиологии, нейронауках.

Технические характеристики

Вращение барабана	до 30 об./мин ручное и сценарное управление

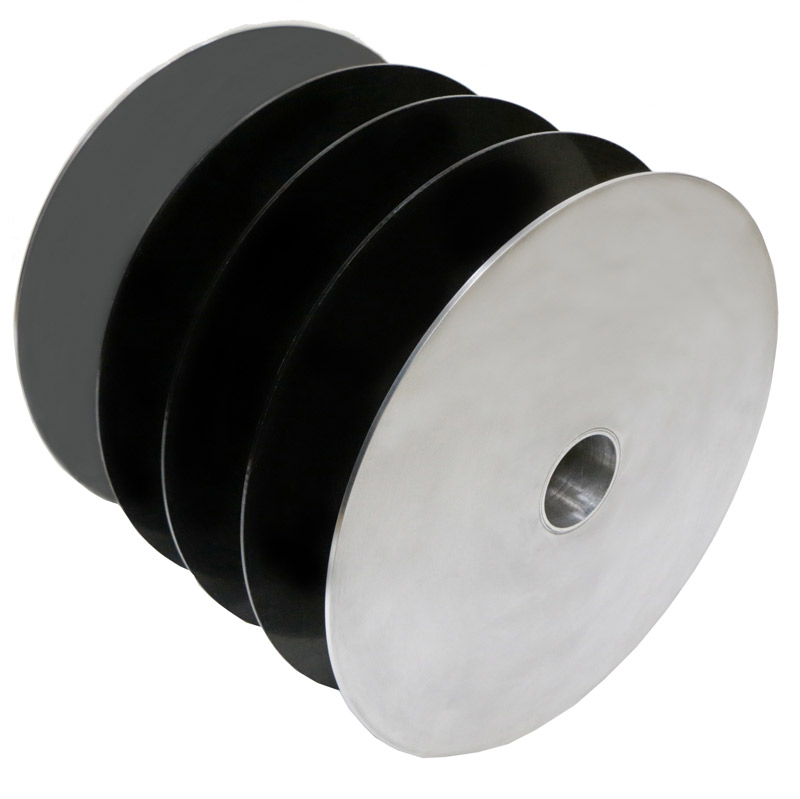

Сменный барабан	для крыс	для мышей

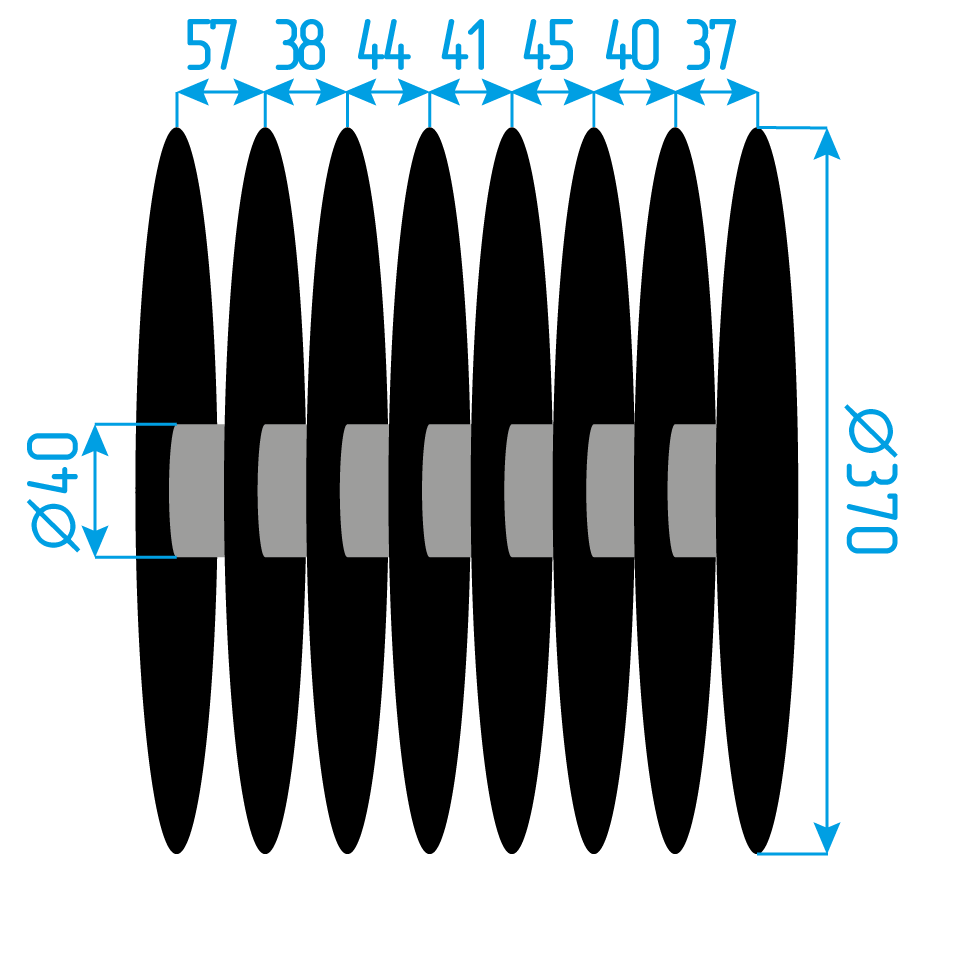

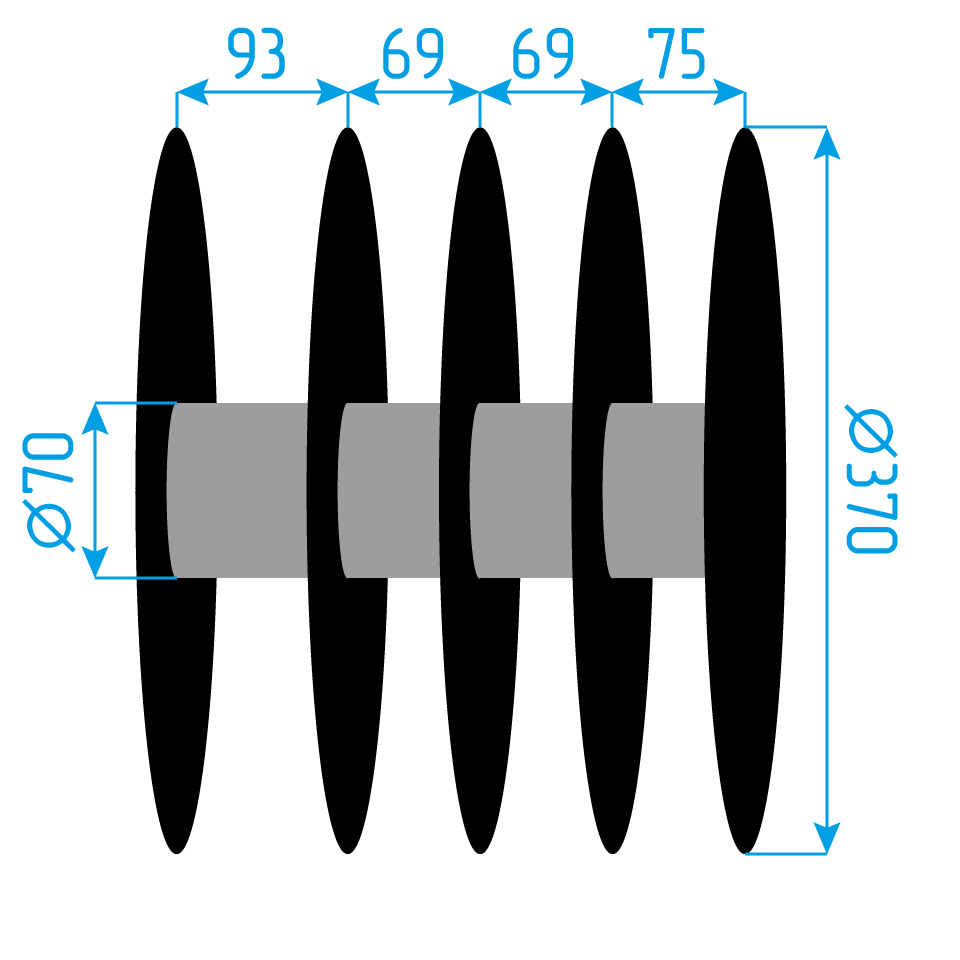

	4 отсека (ширина от 69 мм) диаметр вала Ø70 мм диаметр стенок Ø370 мм вращение вала до 6,3 см/c	7 отсеков (ширина от 37 мм) диаметр вала Ø40 мм диаметр стенок Ø370 мм вращение вала до 11 см/c
Детекция грызунов	автоматическая, в инфракрасном диапазоне (появление и падение)
Мотивационные стимулы	электрокожное раздражение боязнь падения (высота или вода)
Электрическая сетка	ток: 100 В, до 15 мА, 8 фаз, импульсы по 50 мс (как это работает?) шаг: 18 мм диаметр прута: 3 мм

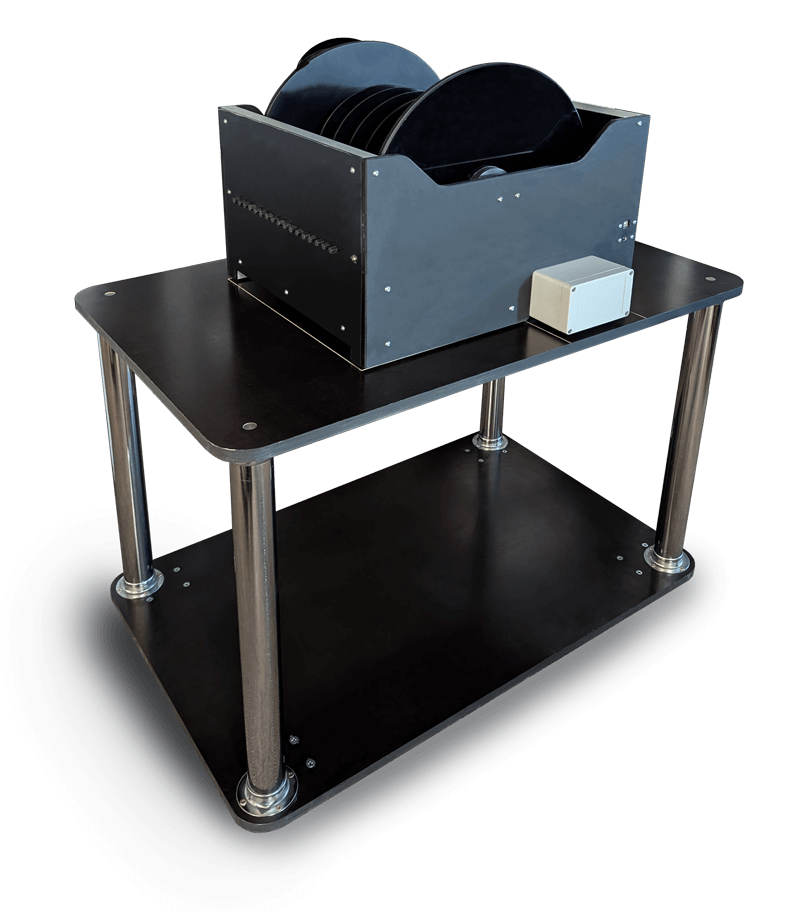

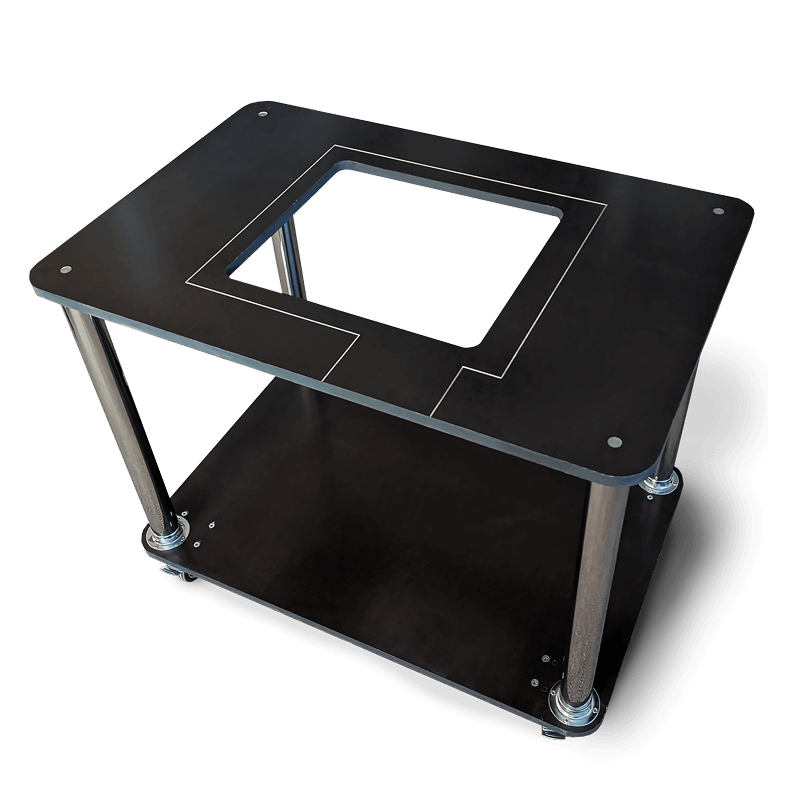

Высота падения (при наличии специального стола)	770 мм
Соединение с компьютером	USB
Требования к компьютеру	Windows 10+ или Ubuntu 20+ порт USB 2.0/3.0 тип А (USB Type A)
Габаритные размеры в сборе (ДxШхВ)	510 x 480 x 410 мм
Материалы	оргстекло, алюминий, нержавеющая сталь
Питание от сети	220 В
Гарантия	1 год
Производство	Россия, ООО «Нейроботикс»

1. Определяются и записываются следующие показатели:
   • Определение нахождения животного в отсеке барабана
   • Длительность нахождения животного на барабане
   • Пройденный животным путь
   • Скорость вращения барабана в момент падения и посадки животного
   • Характер мотивационного стимула (отсутствие/высота/водная среда/сетка электрокожного раздражения)


2. Настраиваются следующие параметры:
   • В реальном времени может изменяться скорость вращения барабана
   • Вращение барабана возможно задавать сценарием
   • Изменение характера мотивационного стимула (отсутствие/высота/водная среда/сетка электрокожного раздражения)
   • Сила тока электростимуляции

АПК создан по требованиям безопасности медицинского оборудования:

• Все компоненты изготовлены из нетоксичных, стойких к загрязнению материалов
• Наличие гальванической развязки питания
• Возможность экстренной остановки вращения барабана и подачи электротока на сетку

Требования к компьютеру:

• Операционная система Windows 10-11 x64 или Linux x64 (например, Ubuntu 22+)
• Процессор не хуже Intel Core i3 или его аналогов
• Не менее 4 Гб оперативной памяти
• Наличие отдельного порта USB 2+

Программное обеспечение v3
(для устройств, выпущенных после сентября 2023 года)

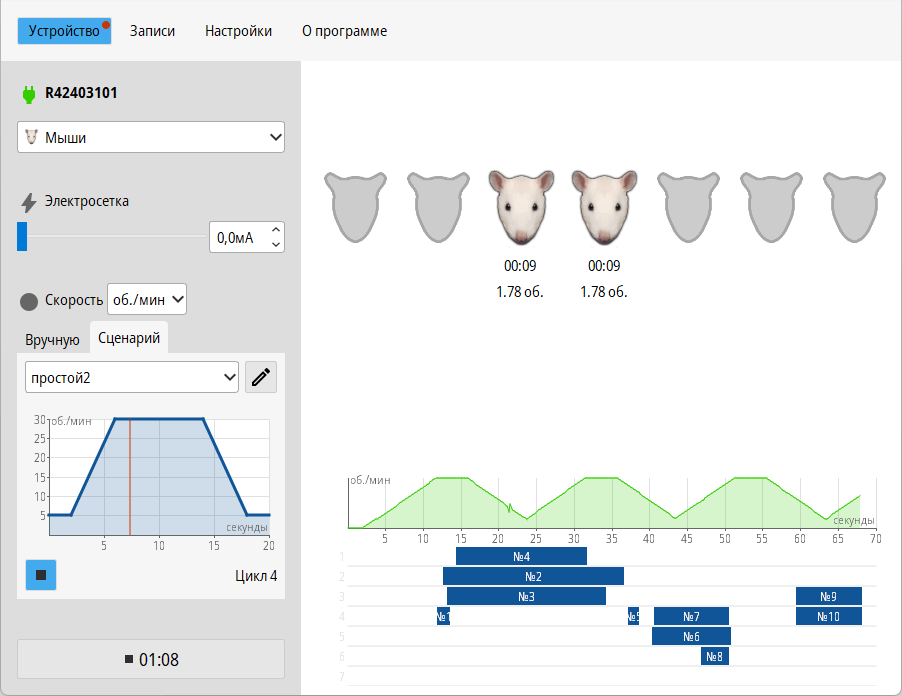

Проведение эксперимента с мышами

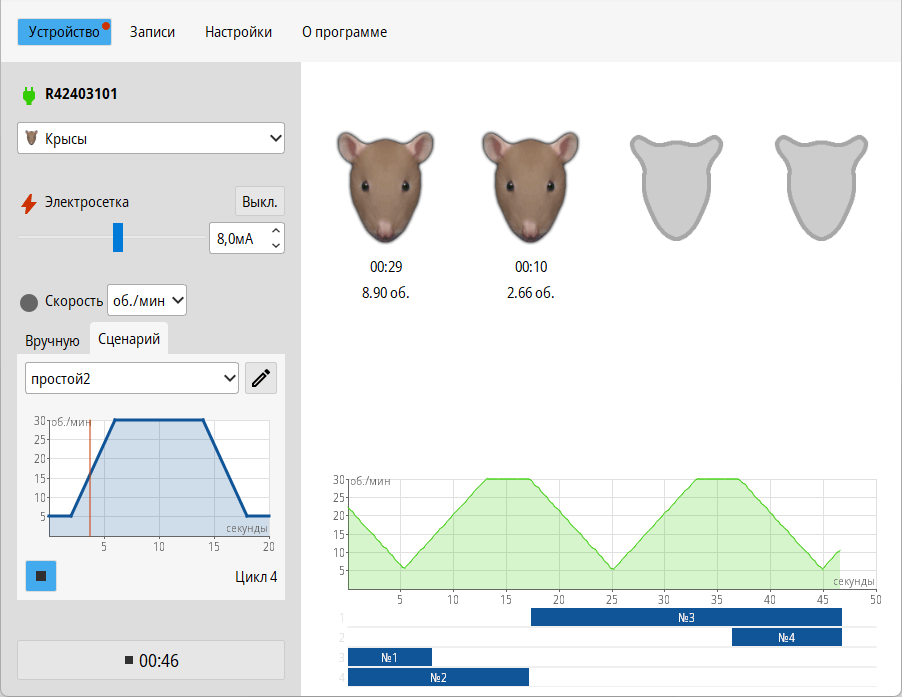

Проведение эксперимента с крысами

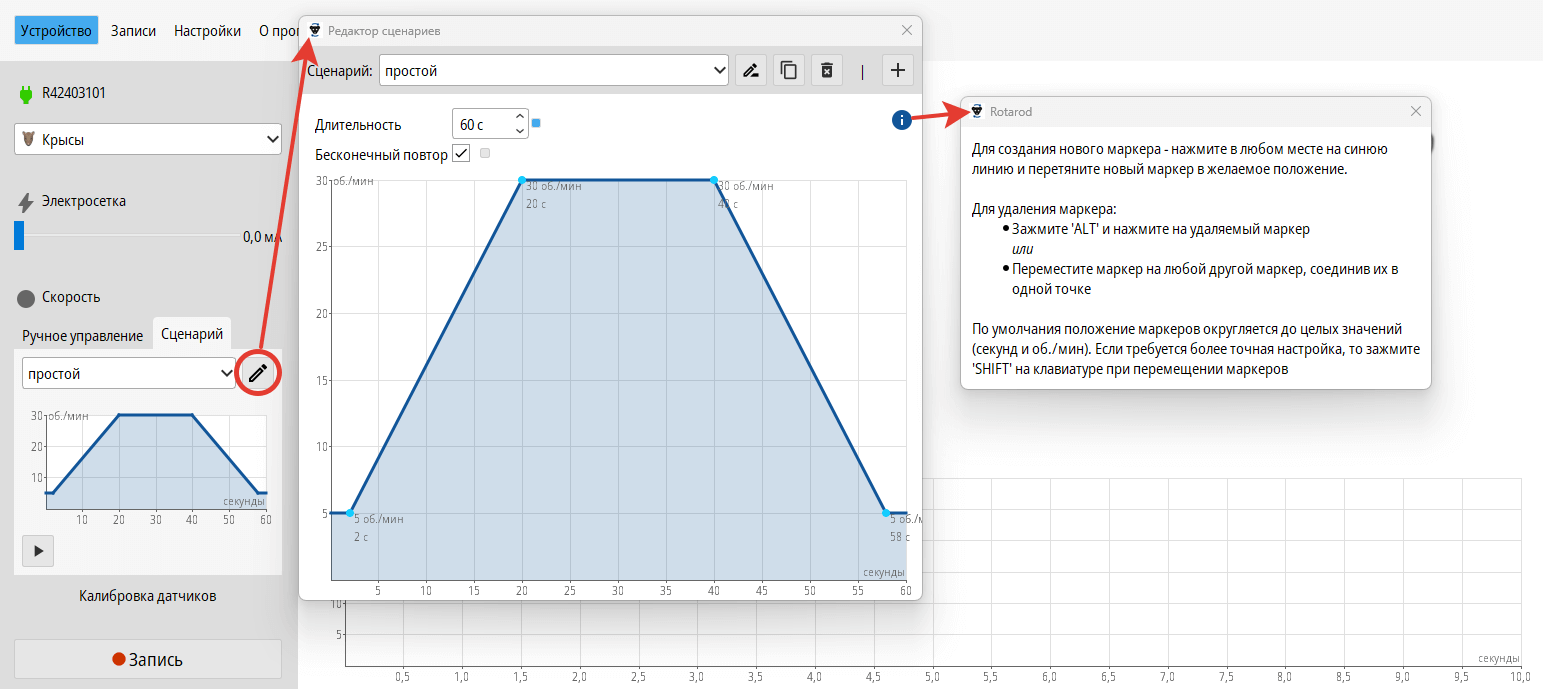

Задание сценария движения

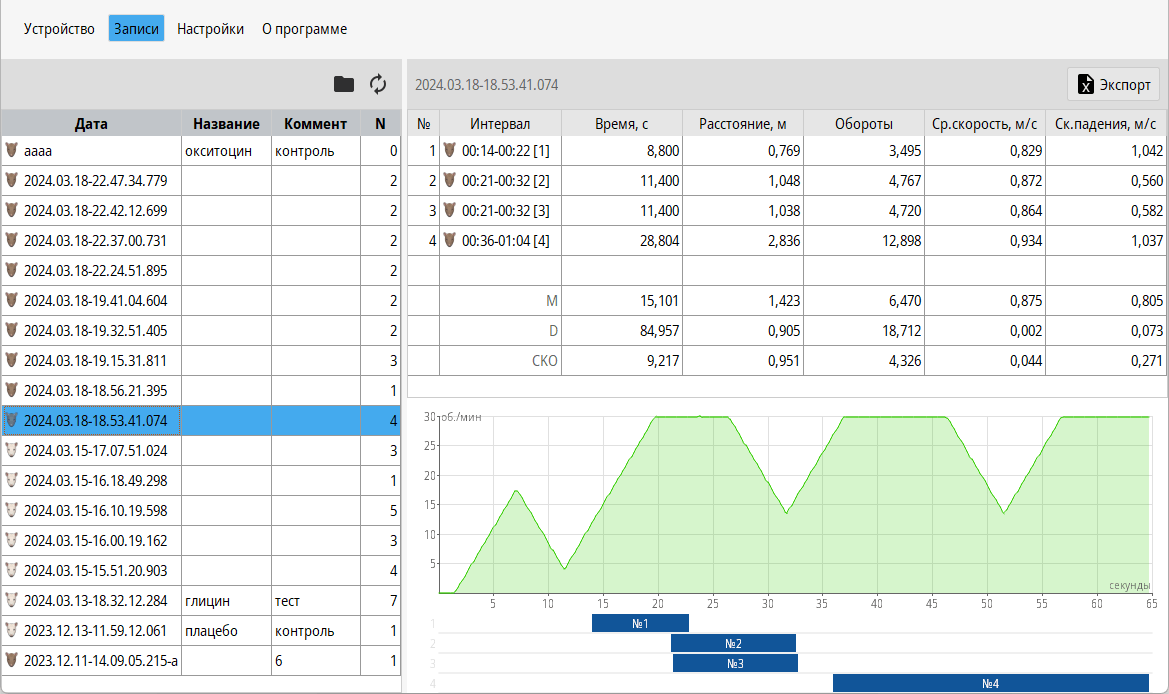

Статистика одного эксперимента

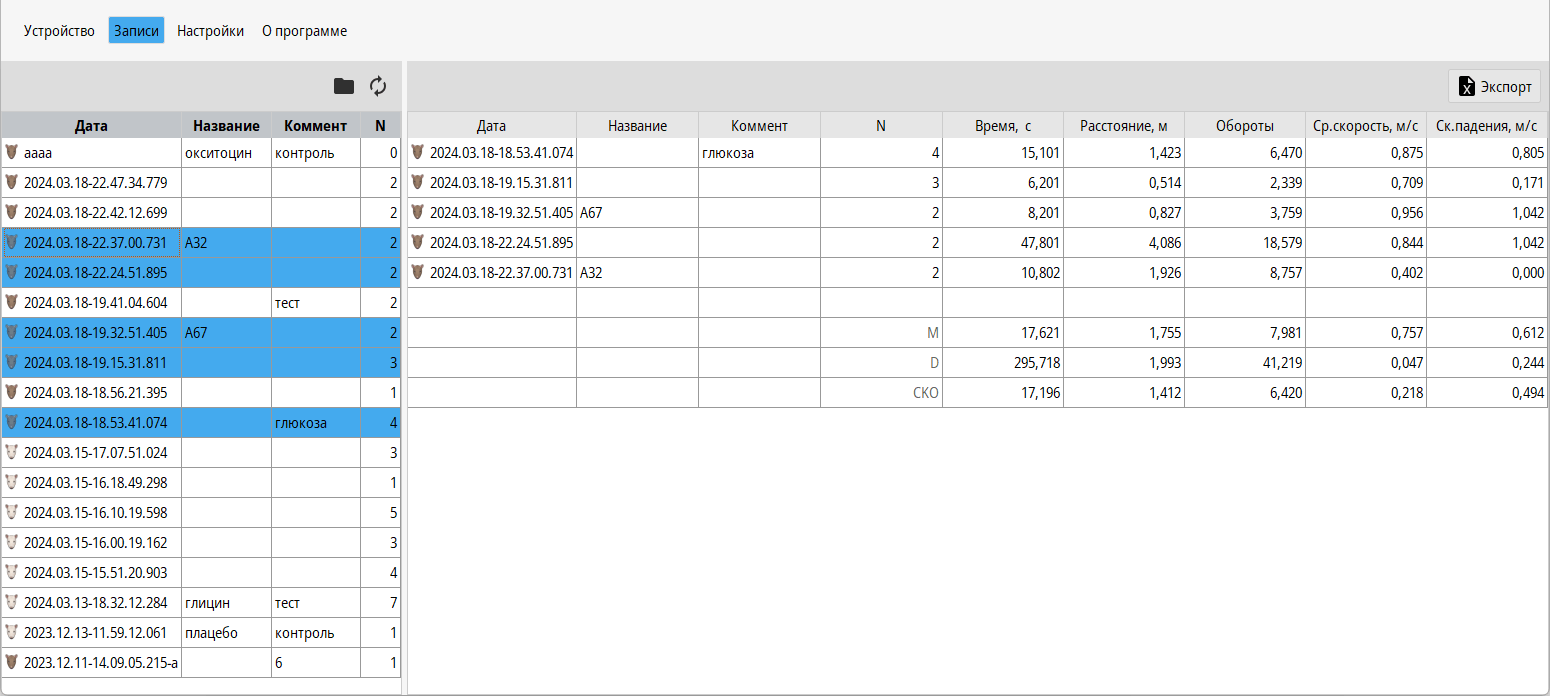

Статистика нескольких экспериментов

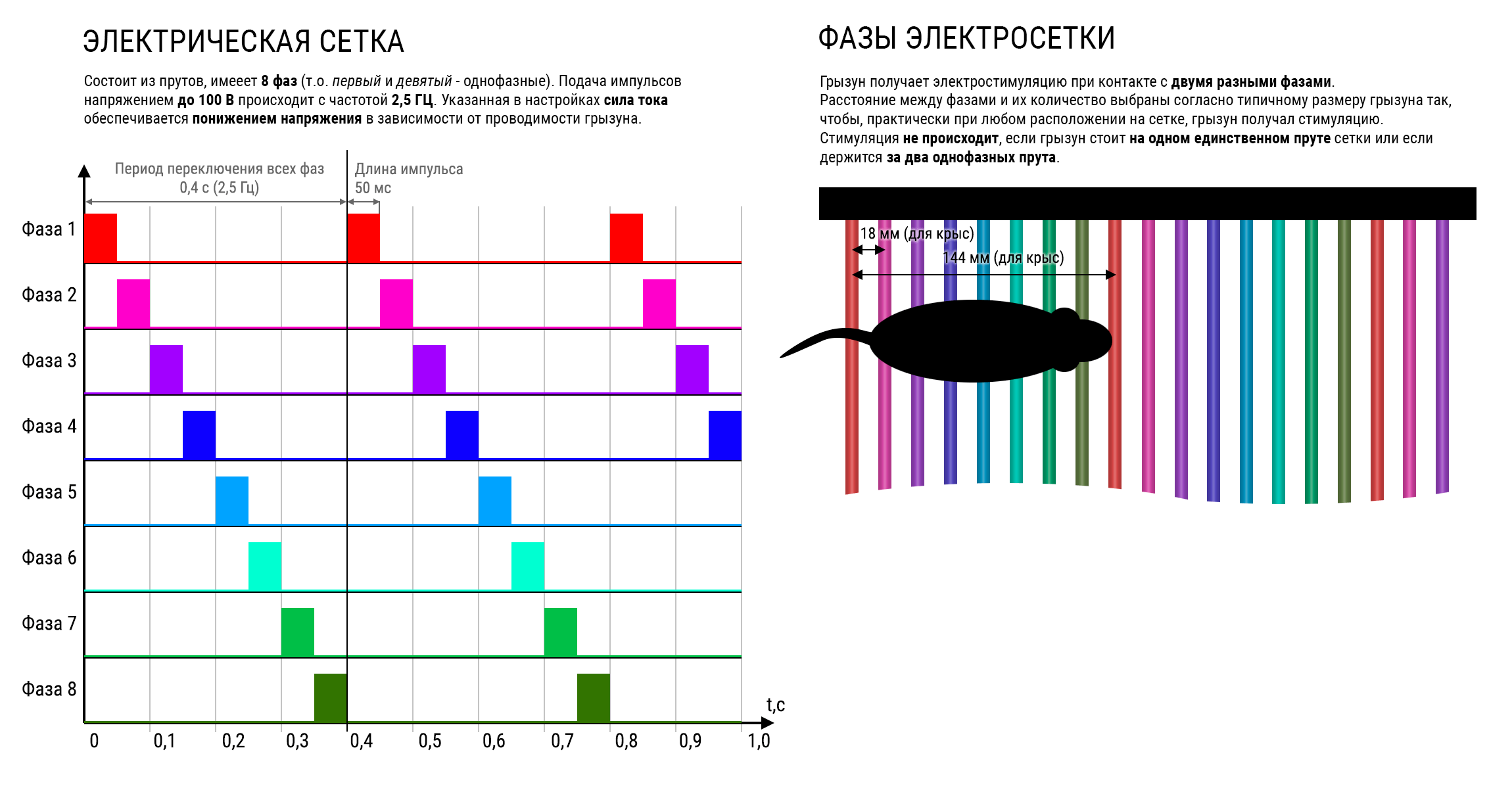

Принцип действия электрической сетки

Программное обеспечение v2
(для устройств, выпущенных до сентября 2023 года)

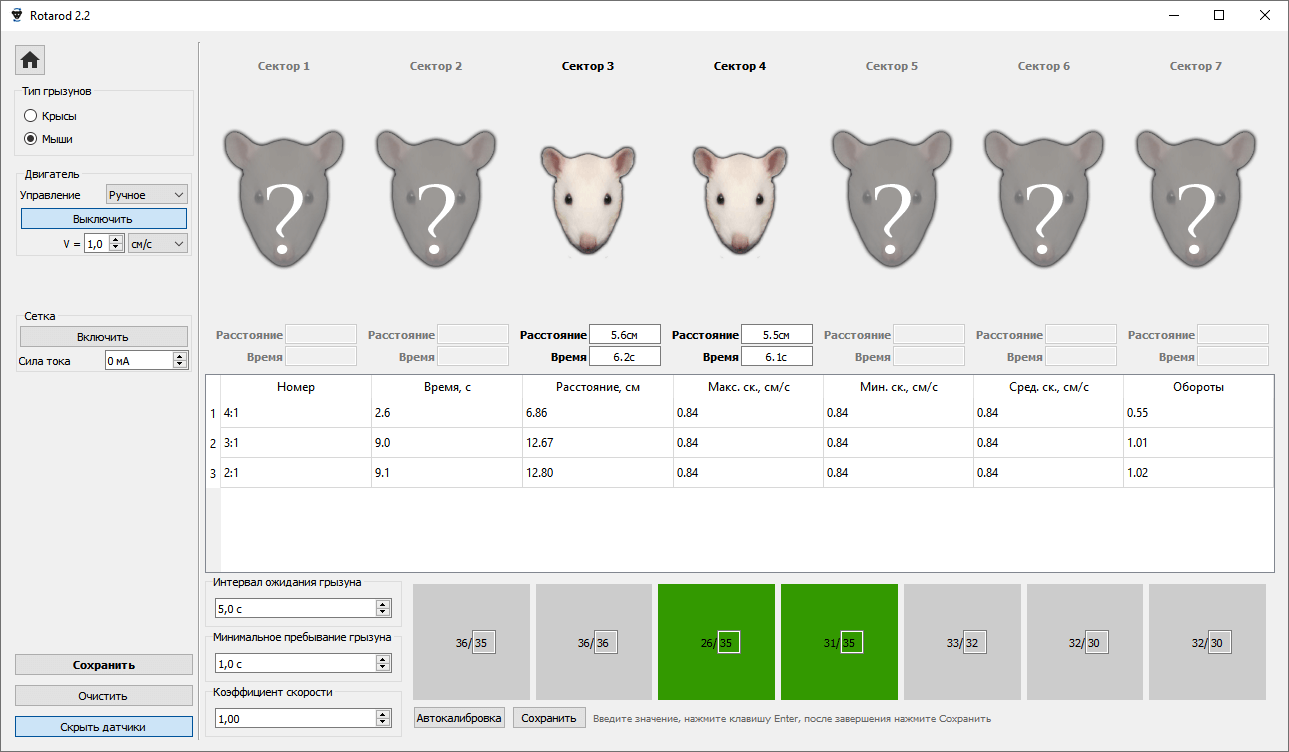

Проведение эксперимента с мышами

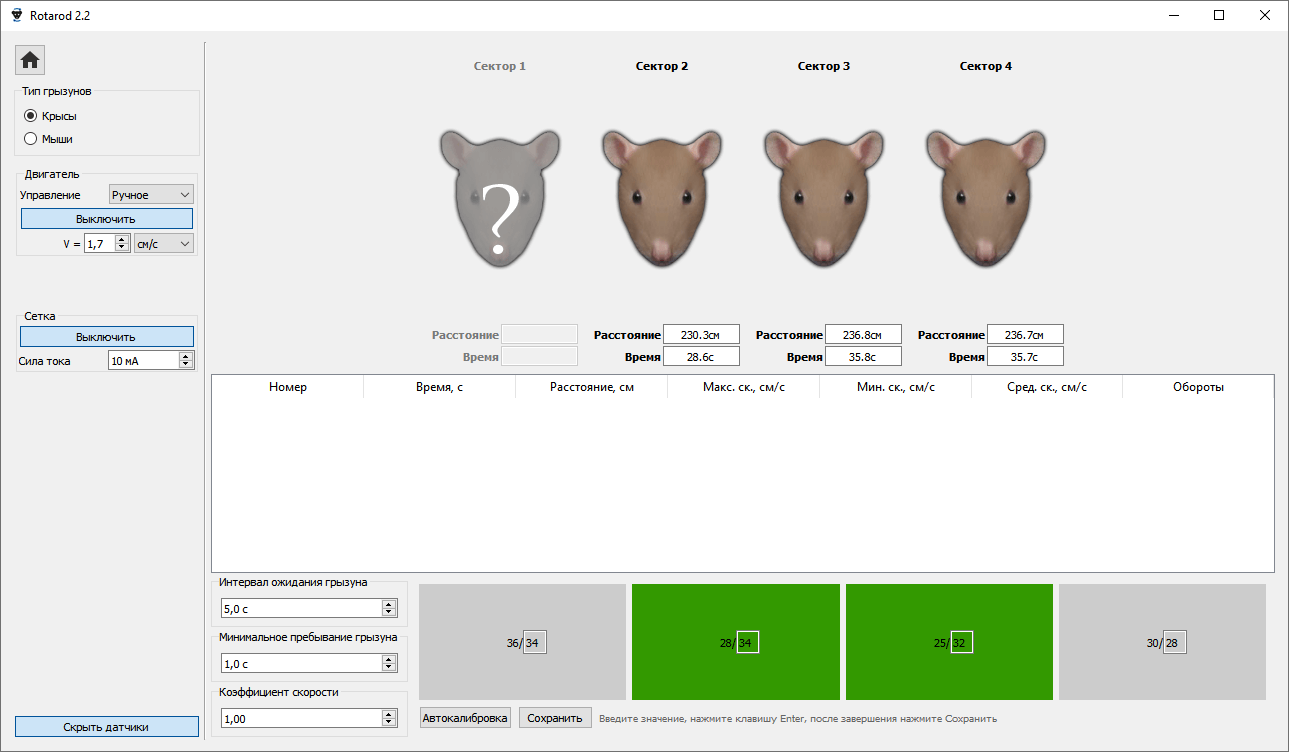

Проведение эксперимента с крысами

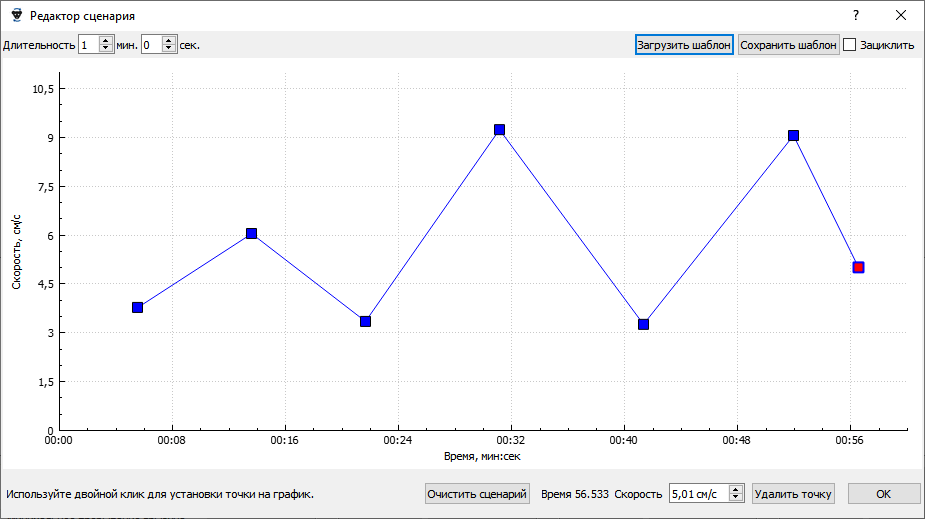

Задание сценария движения

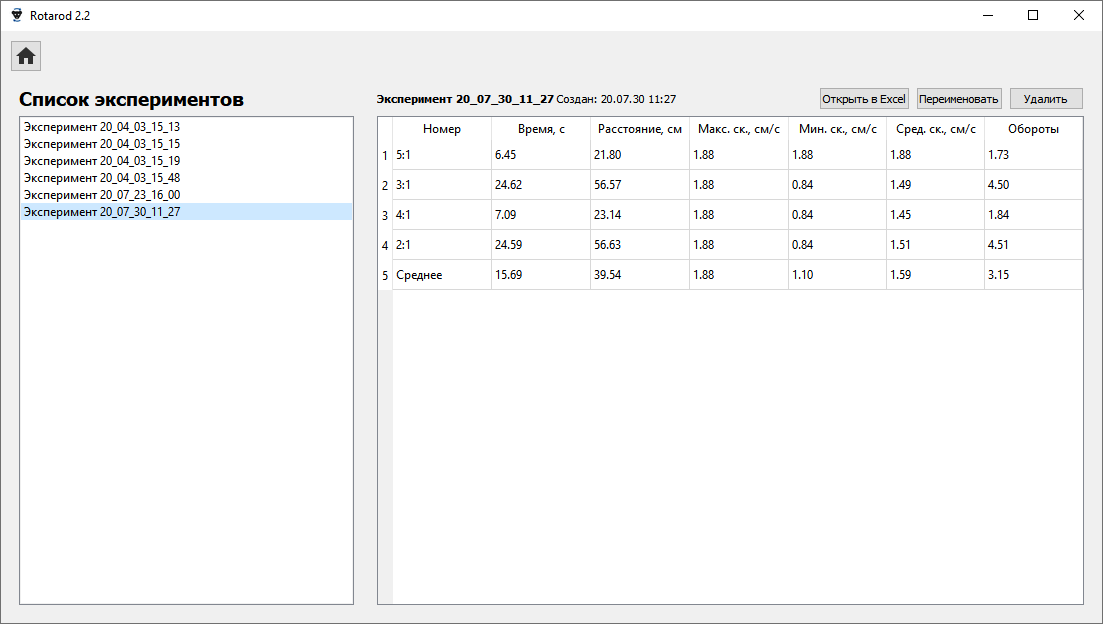

Статистика

Принцип действия электрической сетки

Комплектации и цены

Ресурсы и загрузки

• ПО Ротарод 3.1.2 для Windows
• Руководство (Версия 3.1.2)


• ПО Ротарод 2.2 для Windows
• Руководство (Версия 2.2)


• Декларация соответствия


• ПО Ротарод 2.1 для Linux
