Беспроводная система регистрации и анализа ЭКГ животных Физиобелт

Система Физиобелт предназначена для длительной регистрации и передачи по радиоканалу ЭКГ-сигнала с частотой опроса 1000 Гц и используется в составе компьютерной системы, обеспечивающей беспроводной прием данных и их обработку, при исследовании ЭКГ животных среднего и крупного размера, таких как крысы, морские свинки, кролики, кошки, собаки.

Основные характеристики и преимущества системы:

• Регистрация ЭКГ с частотой 1 кГц
• Длительность работы не менее 10 часов от полностью заряженного аккумулятора,
  более 100 суток в режиме ожидания
• Дальность передачи до 50 метров
• Масса не более 35 г

Области применения:

• Тестирование фармацевтических препаратов
• Обучение студентов на курсах физиологии человека и животных
• Длительный мониторинг физиологических показателей
• Ветеринария

Технические характеристики

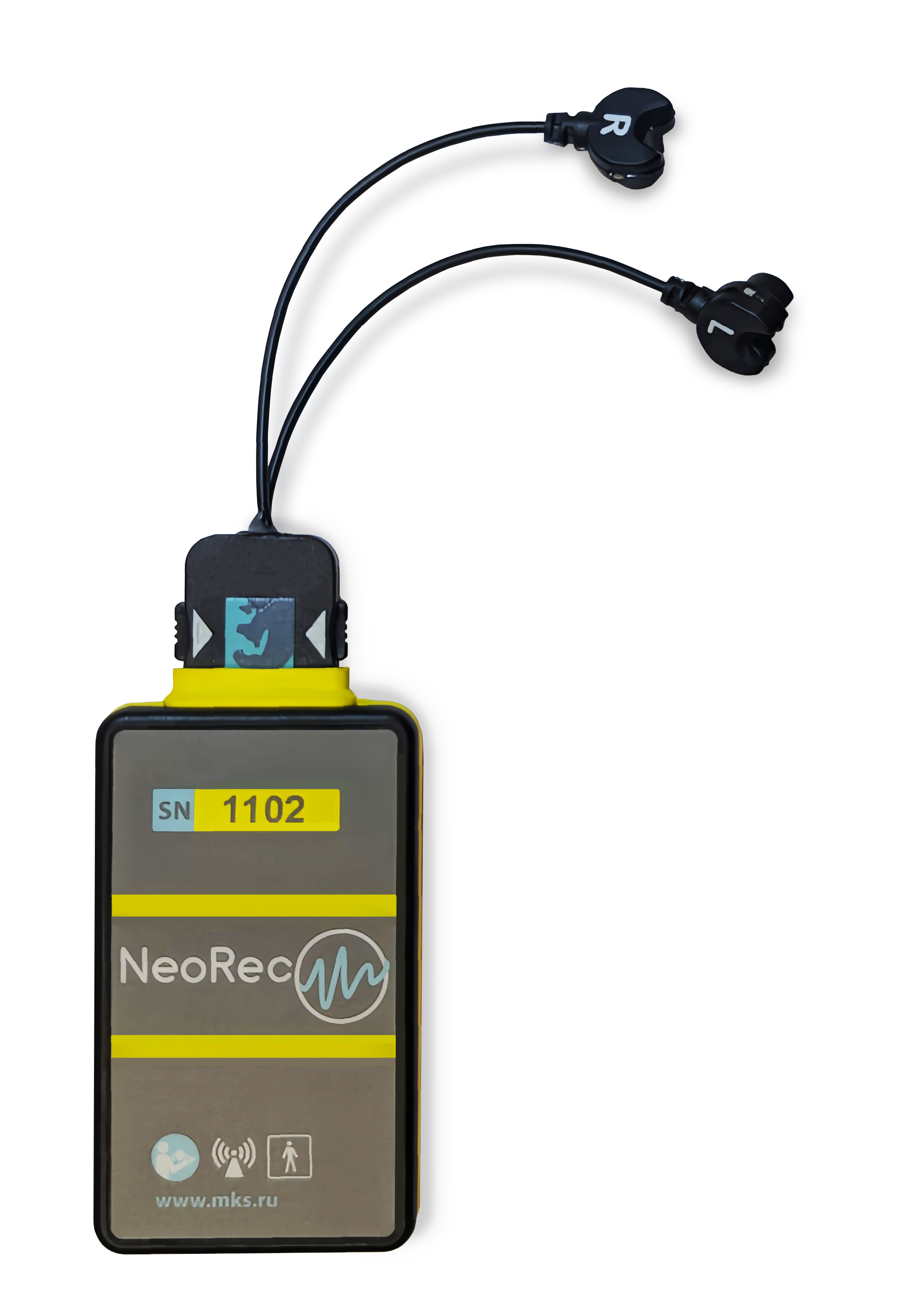

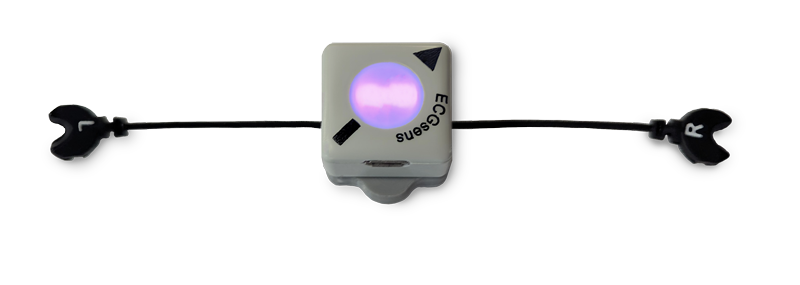

Модель	ECG-Sens	NB2-EEG16-PB Производство прекращено в 2025 году	NRB-Physiobelt Производство прекращено в 2022 году
Тип съёма	1 биполярный канал 1000-2000 Гц	1 биполярный канал 1000 Гц	1 биполярный канал 1000 Гц
Диапазон входных напряжений	±3 мВ (ЭКГ)	±3 мВ (ЭКГ)	±3 мВ (ЭКГ)
Протокол передачи	Bluetooth 5.0 Low Energy (BLE)	Bluetooth 4.0 Low Energy (BLE)	Bluetooth 4.0 Low Energy (BLE)
Максимальная дальность передачи	не менее 10 метров	не менее 10 метров	не менее 10 метров
Питание	встроенный аккумулятор Li-ion 500 мА	встроенный аккумулятор Li-ion 500 мА	встроенный аккумулятор Li-ion 500 мА
Длительность работы	не менее 8 часов работы, более 100 суток в режиме ожидания	не менее 10 часов работы, более 100 суток в режиме ожидания	не менее 10 часов работы, более 100 суток в режиме ожидания
Масса	6 г	не более 35 г	не более 35 г
Габаритные размеры	24 х 24 х 16 мм	66 х 36 х 15 мм	60 х 36 х 15 мм
Требования к компьютеру	Windows 10+ или Ubuntu	Windows 10+ или Ubuntu	Windows 10+ или Ubuntu
Формат файлов	EDF	EDF	EDF
Анализ	Пульс (ЧСС) R-R интервалы	Пульс (ЧСС) R-R интервалы	Пульс (ЧСС) R-R интервалы
Гарантия	12 месяцев	12 месяцев	12 месяцев
Производство	Россия, ООО «МКС»	Россия, ООО «Нейроботикс»	Россия, ООО «Нейроботикс»

Комплектации и цены

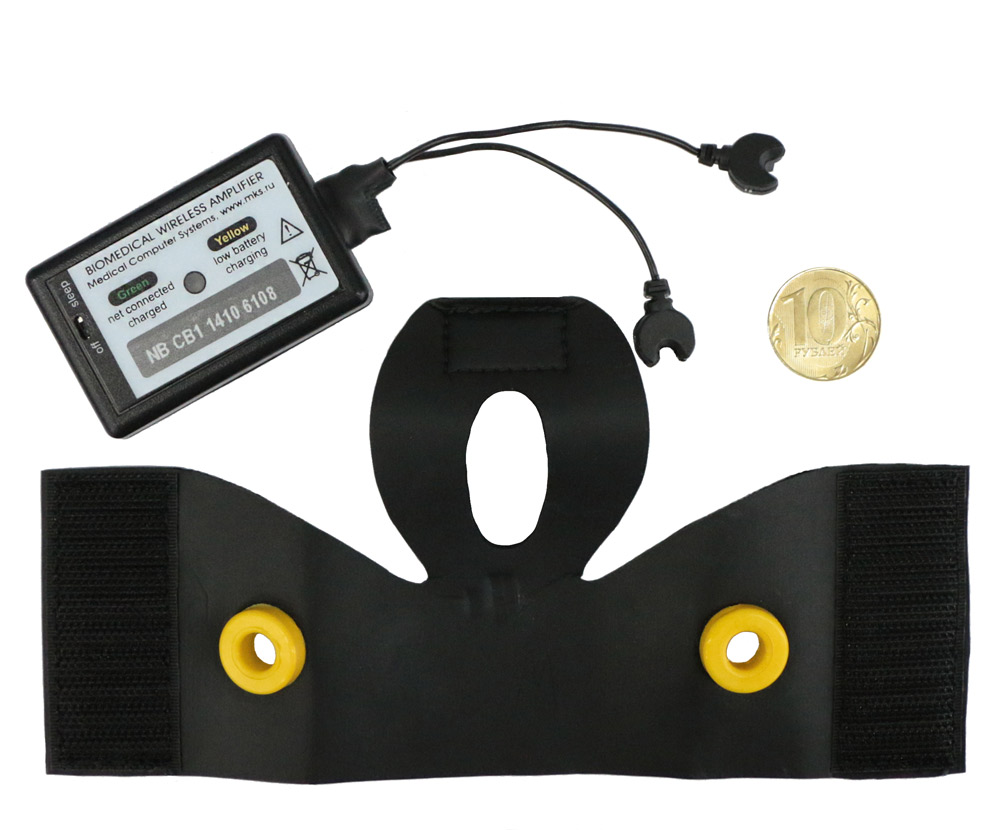

Стандартная комплектация устройство Физиобелт набор электродов 1 жилет для грызуна (размер на выбор: S, M, L) электропроводный гель 250 г шприц для нанесения геля программное обеспечение (в свободном доступе на сайте rat-house.ru/neurobotics.ru)		110 000 ₽

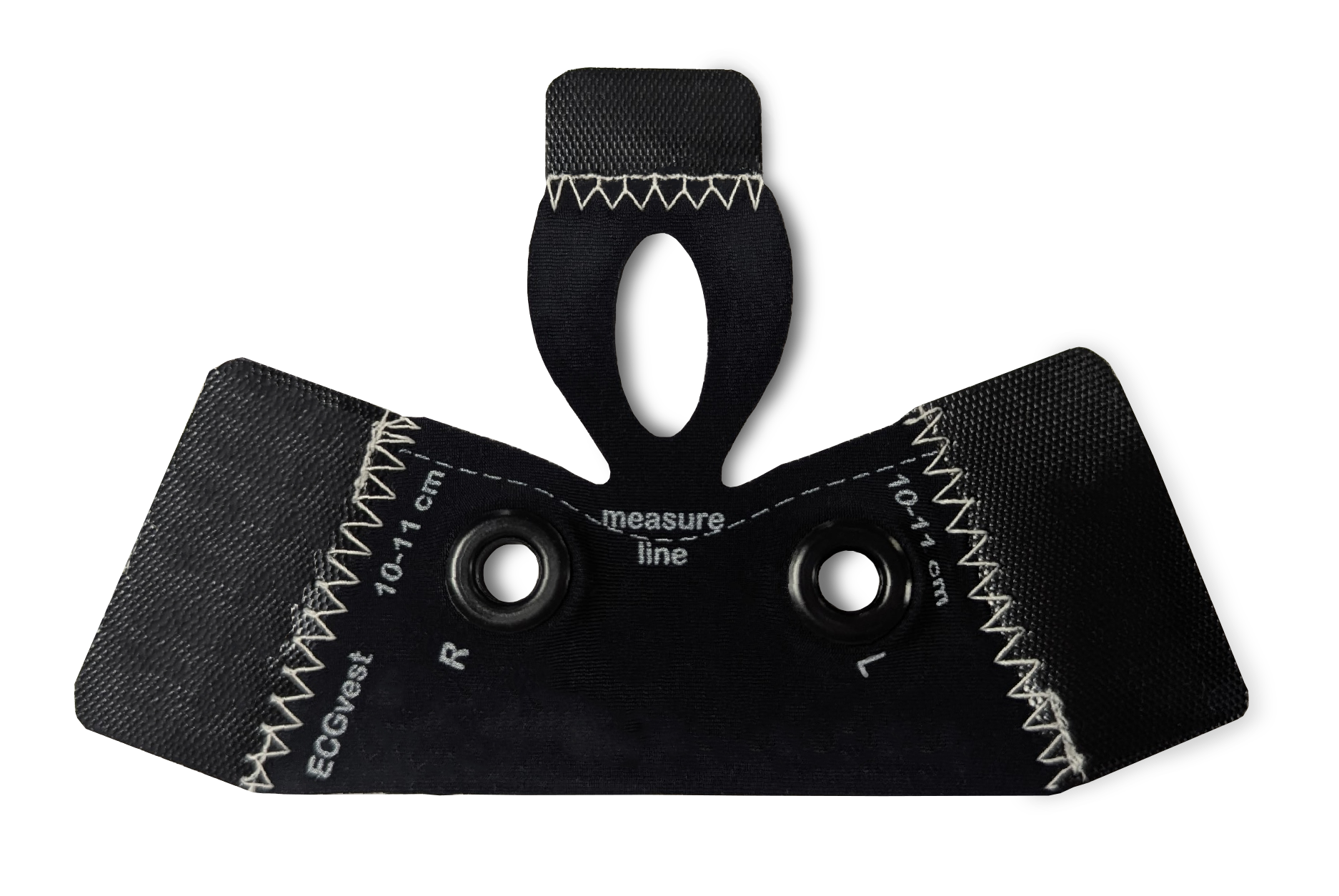

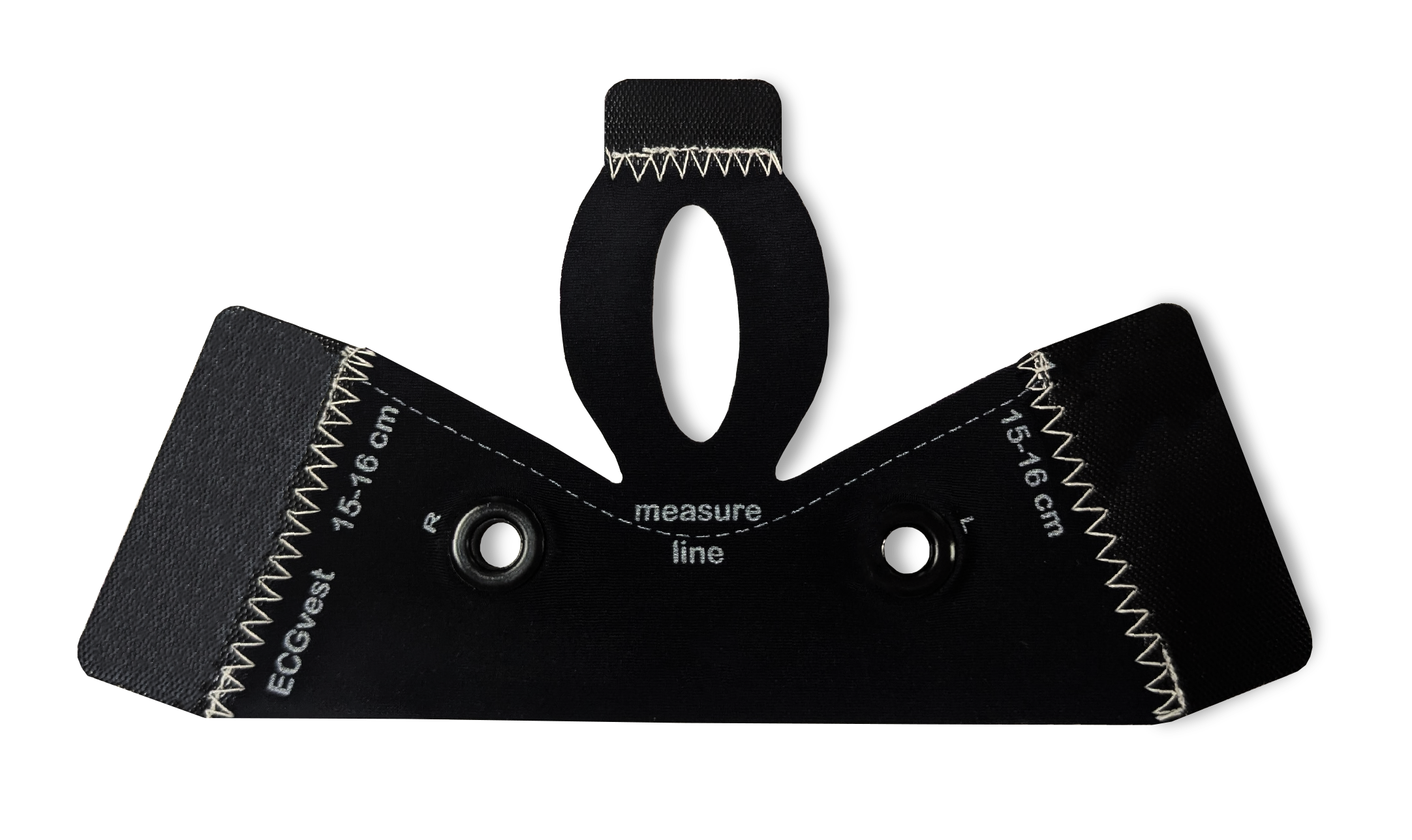

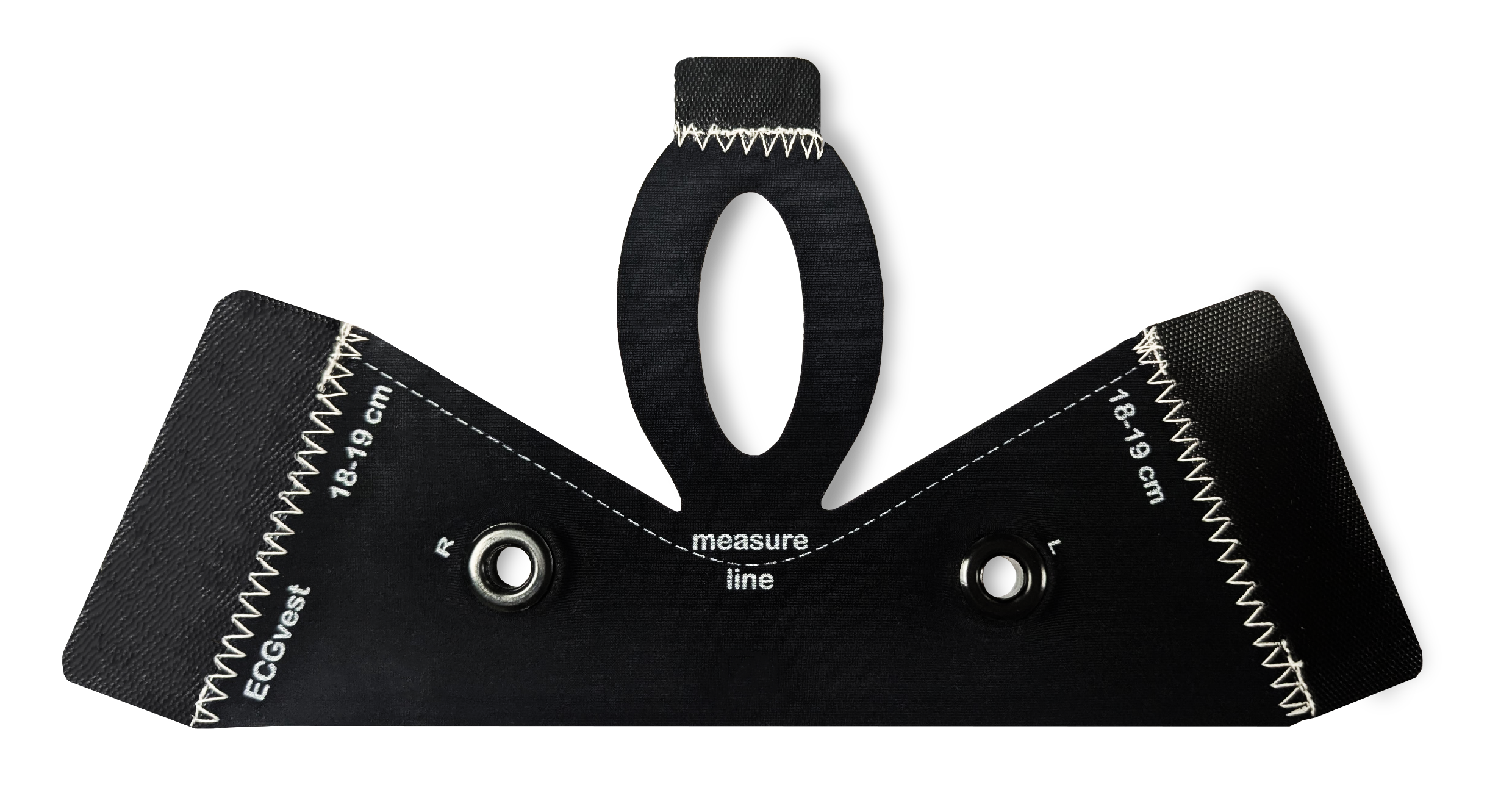

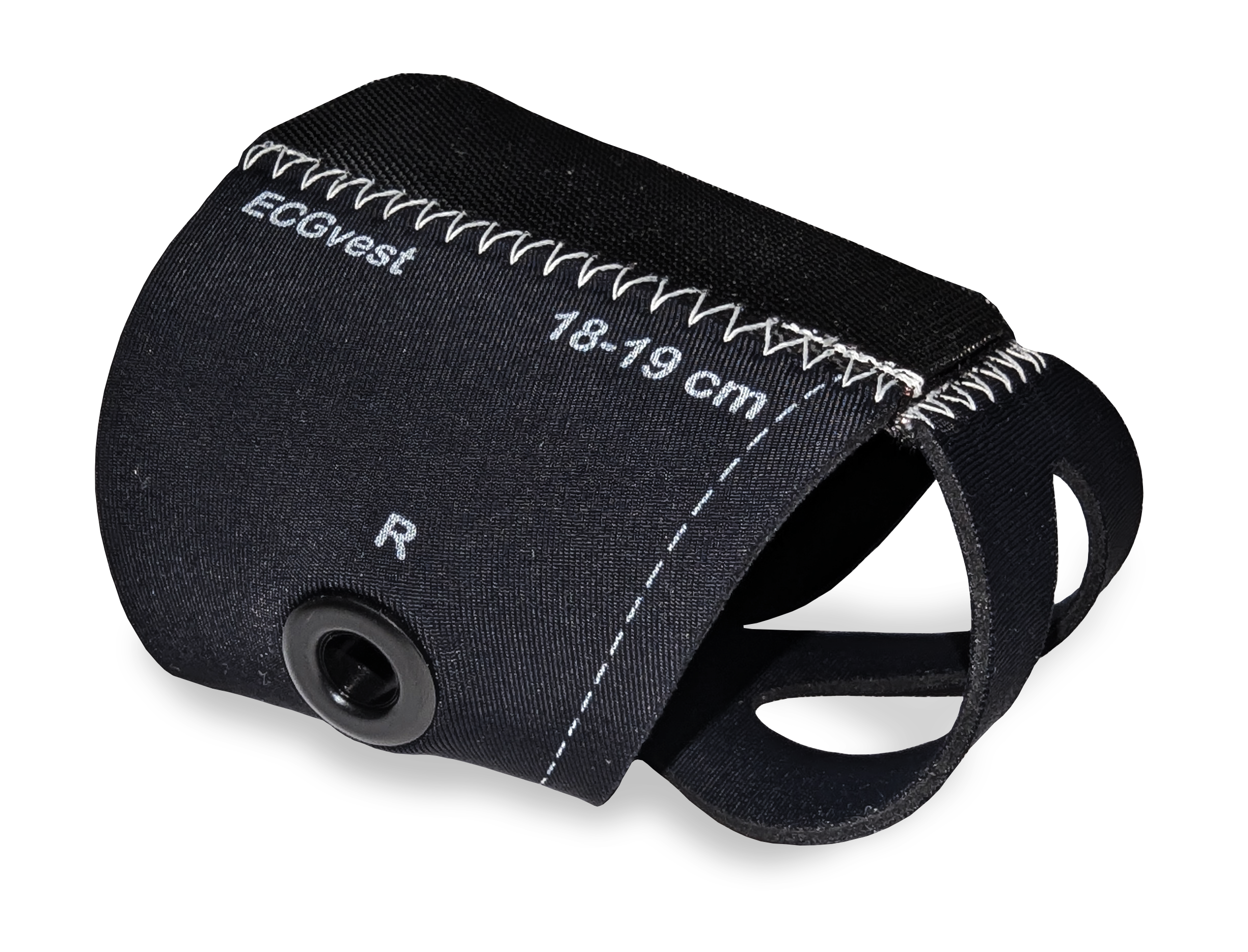

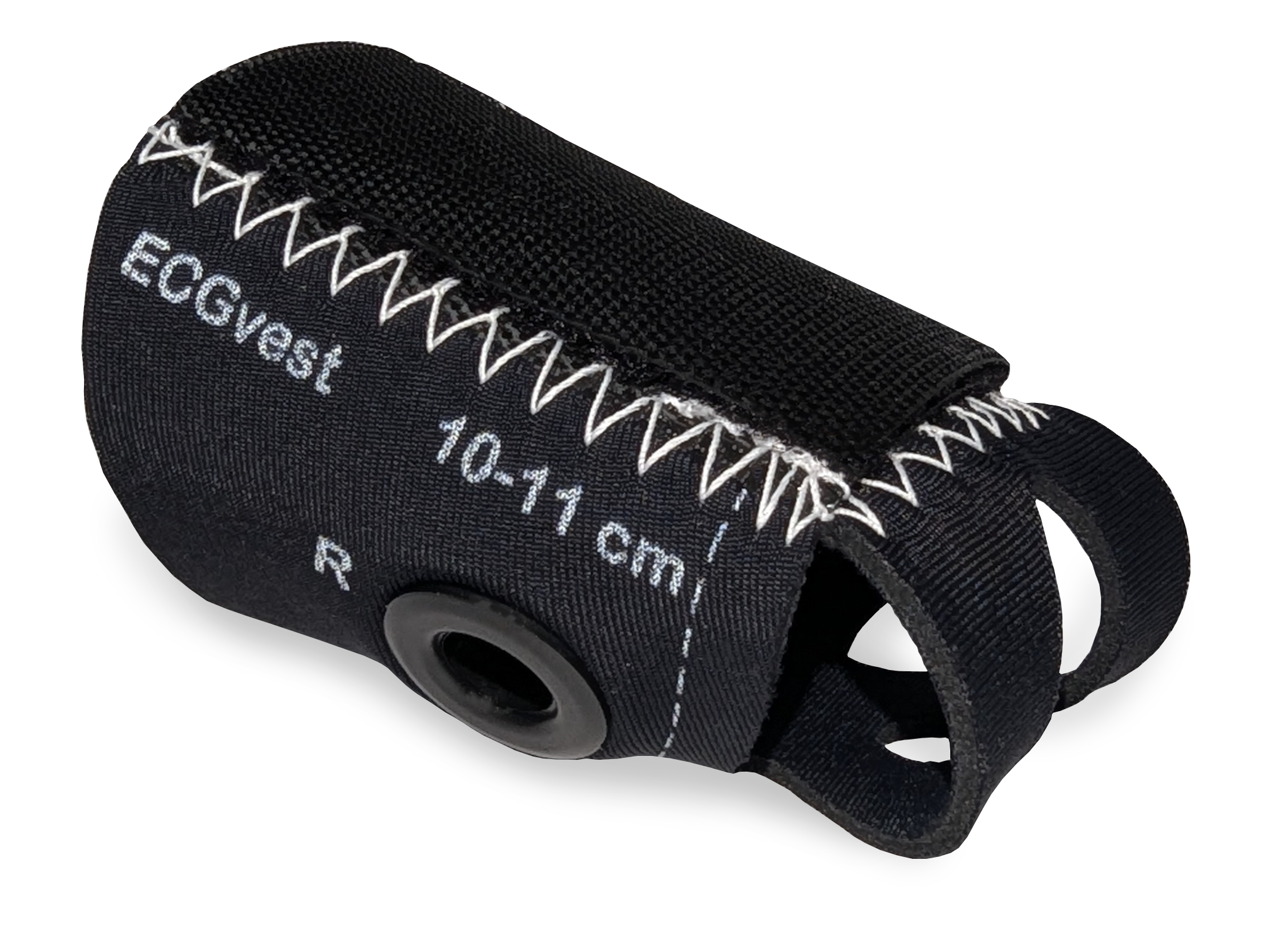

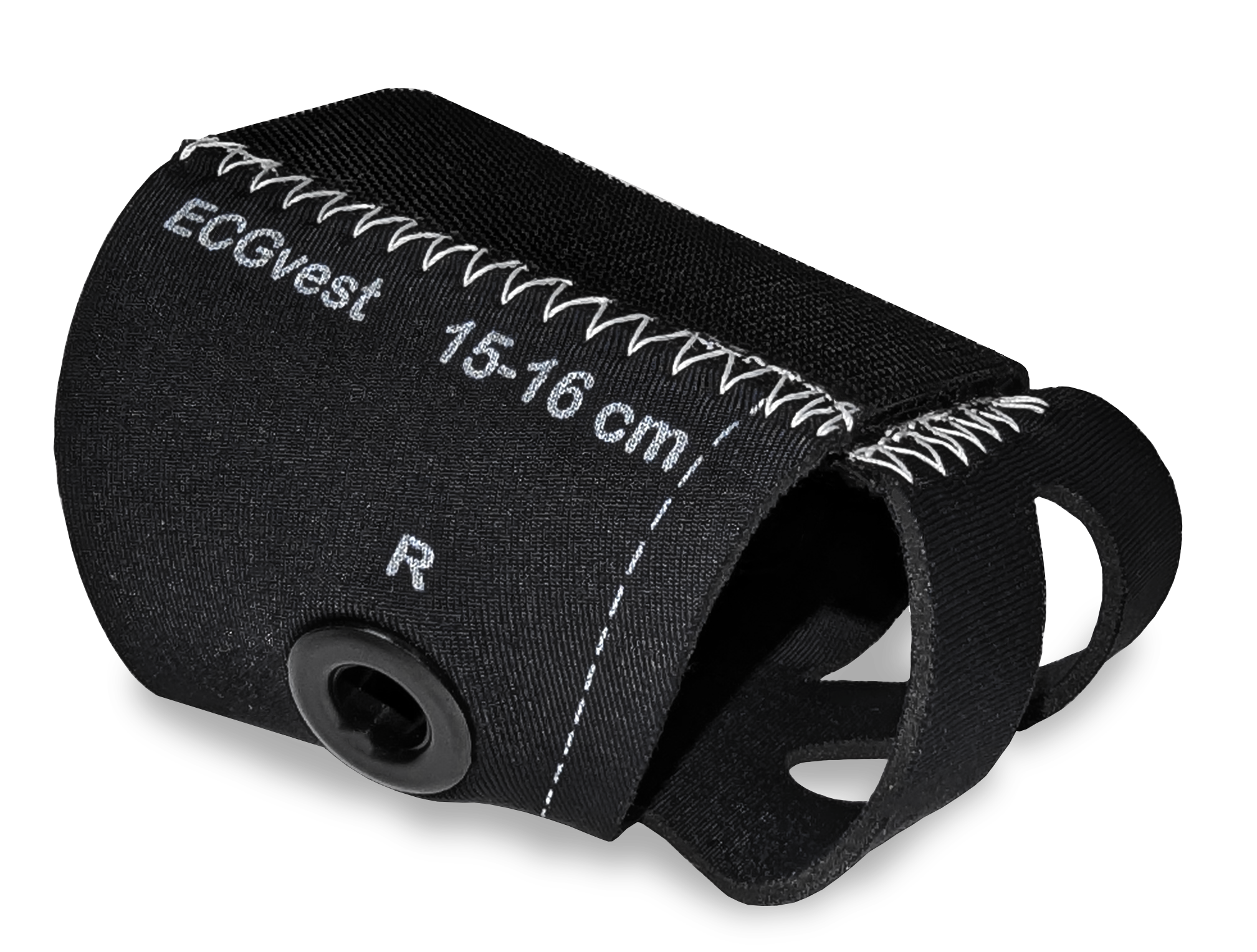

Жилет для грызуна S  — вес животного 70-120 г М  — вес животного 120-200 г L  — вес животного 200-250 г		3 000 ₽
Жилет для крупного грызуна XL  — вес животного от 250 до 350 г  XXL  — вес животного от 300 до 500 г		3 000 ₽
Пояс для кроликов и кошек СЖ-1 — обхват груди 25 см СЖ-2  — обхват до 30 см СЖ-3  — обхват груди до 40 см		4 000 ₽
Пояс для собаки (под заказ)		от 6 000 ₽
Дополнительные электроды с проводами стандартной длины (для жилетов S-XXL)		6 000 ₽
Дополнительные электроды с удлинёнными проводами для фиксаторов типа СЖ и других поясов		6 000 ₽
Съёмные электроды для архивной модели NB2-EEG16-PB		6 000 ₽

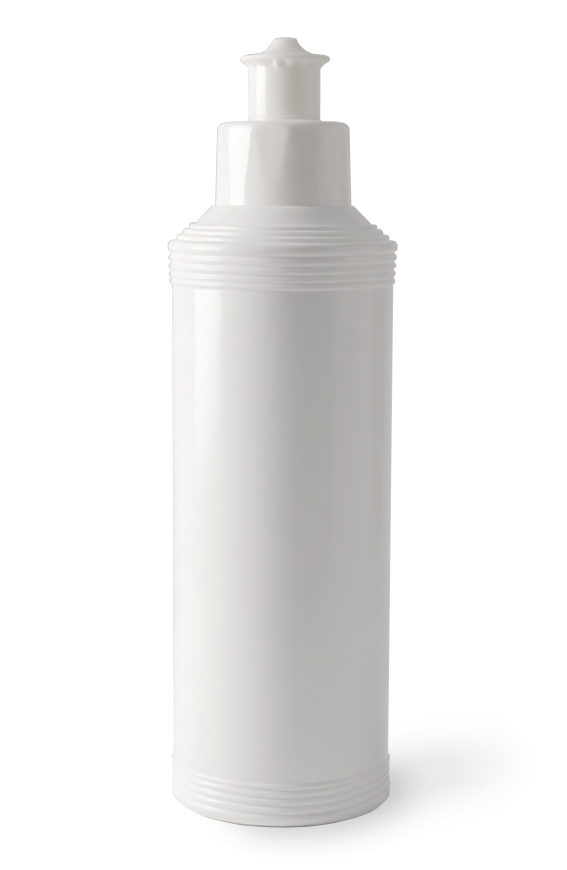

Электропроводящий гель		300 ₽

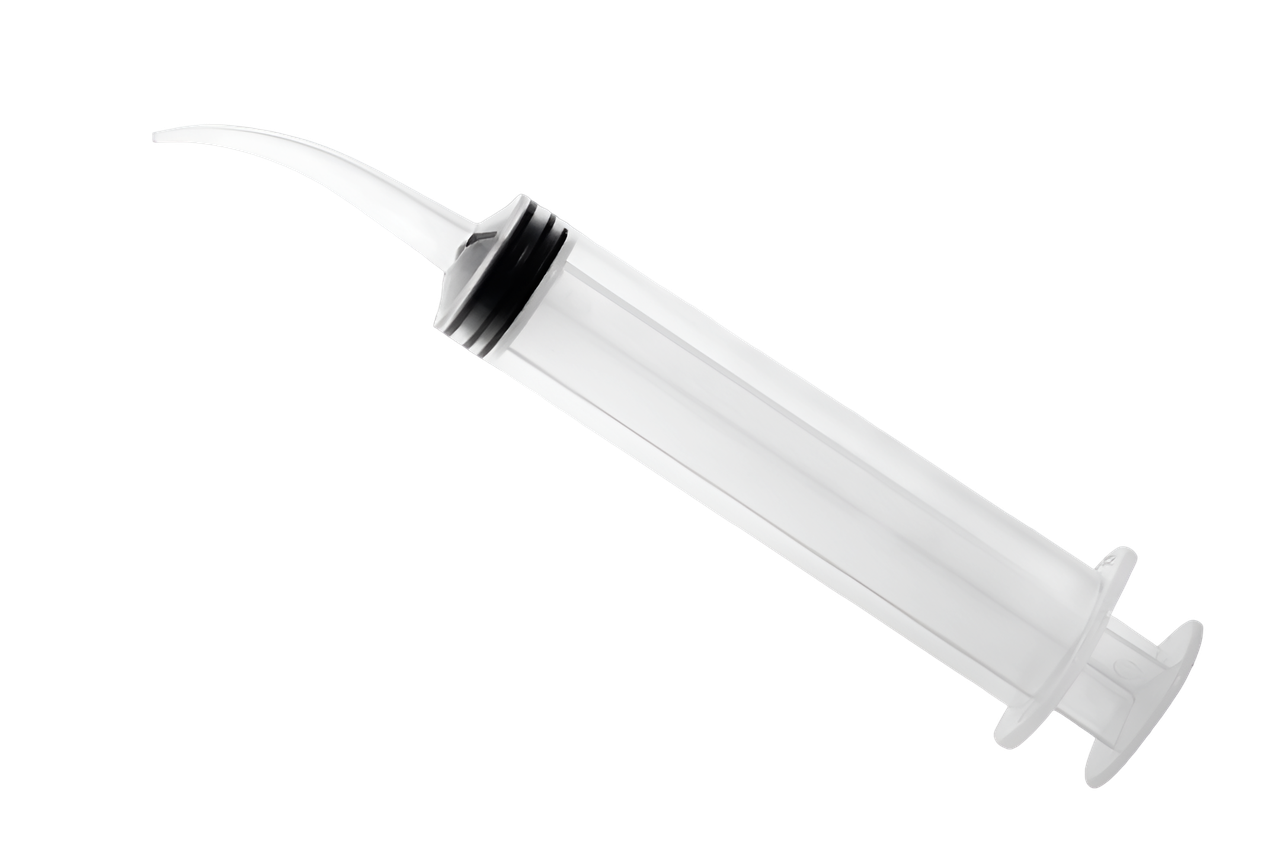

Шприц с канюлей		300 ₽
Рабочая станция ноутбук 15,6" c Microsoft Windows 10+ или Ubuntu 22+ предустановленное программное обеспечение компьютерная мышь		от 80 000 ₽
Цены указаны с учетом НДС 22%

Программное обеспечение

ПО Физиобелт (Версия 2.6.5)

ПО РатСтудия (Версия 1.0.5)

Руководство для ПО Физиобелт (Версия 2.9.1)

Изменения в программе (changelog)

ПО «Физиобелт» позволяет:

• регистрировать данные и сохранять их в формате EDF/BDF
• в реальном времени производить расчет ЧСС
• отображать и экспортировать кардиоинтервалограмму, скаттерограмму, спектр, табличные статистические значения
• отображать и экспортировать обобщенную статистику по нескольким выбранным экспериментам
• загружать файлы EDF/BDF для просмотра и анализа ЭКГ в терминах вычисления R-R интервалов
• выделять на записи отдельные отрезки интервалограммы
• сохранять результаты анализа в текстовом, табличном (Excel) и графическом форматах

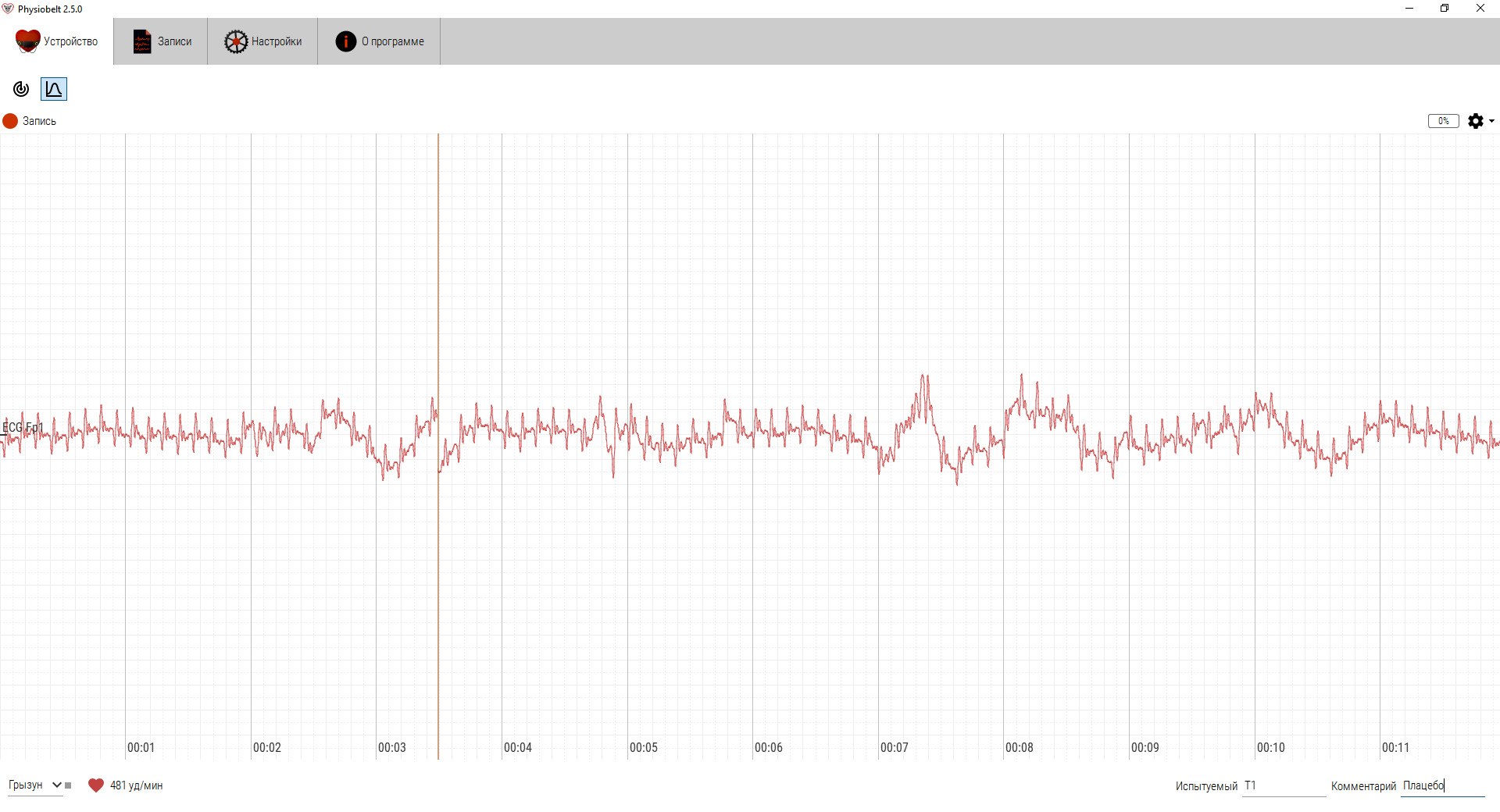

Проведение эксперимента

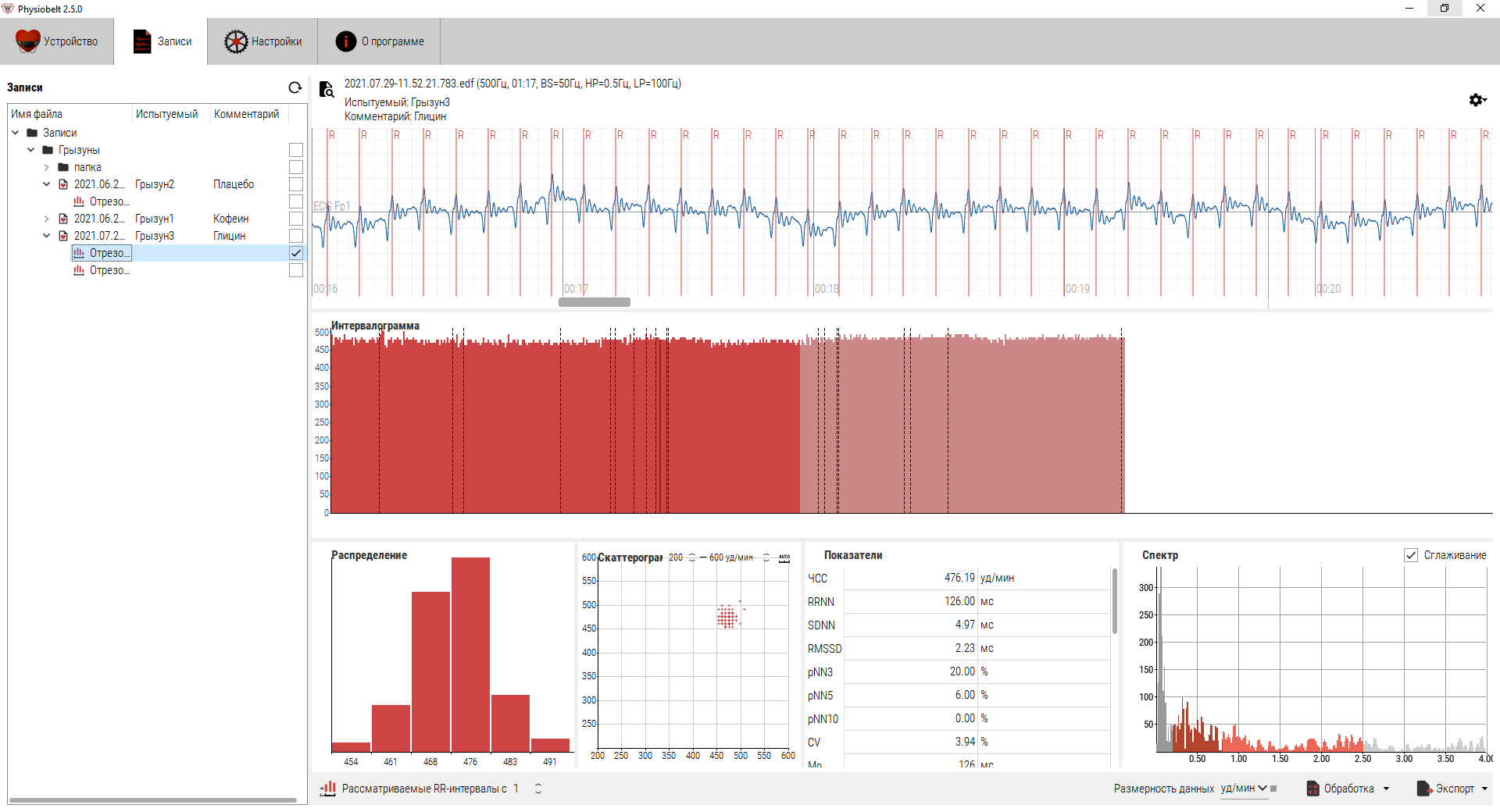

Анализ ЭКГ

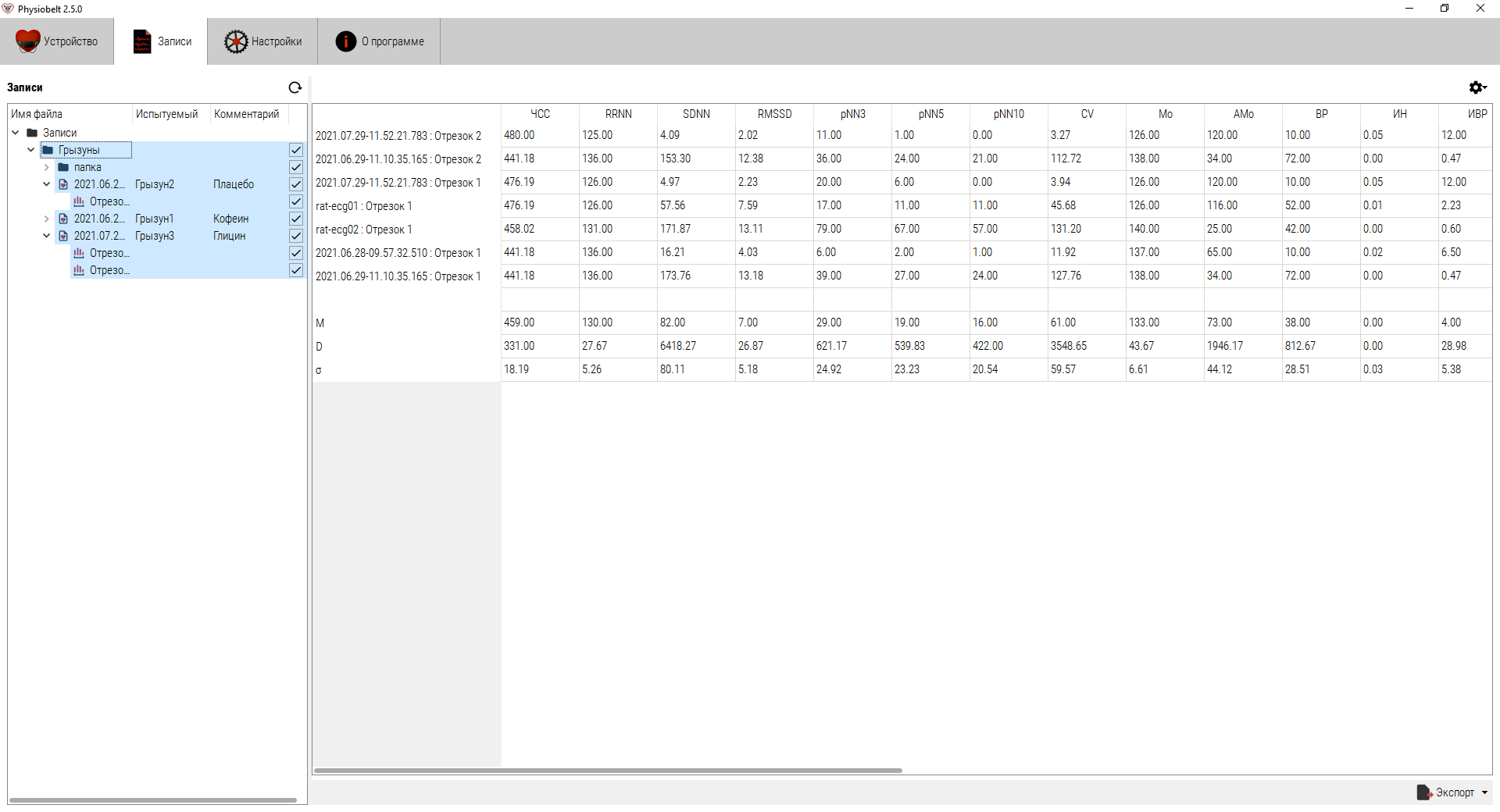

Сводная статистика

Ресурсы и загрузки

Сертификаты и документы

• Свидетельство о государственной регистрации программы на ЭВМ для ПО Физиобелт
• Декларация о соответствии Физиобелт

Тестовые данные

• Тестовая запись EDF

Благодарности

Выражаем благодарность старшему преподавателю кафедры патофизиологии Коробовой Виктории Николаевне и заведующему кафедрой патофизиологии Бобынцеву Игорю Ивановичу из Курского Государственного Медицинского Университета (КГМУ) за активное содействие в развитие программы.

Публикации

• Динамика спектральных показателей вариабельности сердечного ритма крыс Wistar в условиях физической нагрузки при однократном введение пептида АКТГ6-9-PRO-GLY-PRO (PDF)
  В. Н. Коробова, А. О. Ворвуль, И. И. Бобынцев
  2024
• Влияние регуляторного пептида тафтцин-pro-gly-pro на показатели вариабельности ритма сердца крыс в условиях различной физической активности (PDF)
  В. Н. Коробова, А. О. Ворвуль, И. И. Бобынцев, Л. А. Андреева, Н. Ф. Мясоедов
  2024
• Особенности вариабельности ритма сердца самцов и самок крыс Wistar (PDF)
  В. Н. Коробова, И. И. Бобынцев, А. О. Ворвуль
  2023
• Влияние пептида АКТГ6-9-PRO-GLY-PRO на спектральные показатели вариабельности сердечного ритма крыс Вистар в условиях физической нагрузки (пилотное исследование) (PDF)
  В. Н. Коробова, И. И. Бобынцев, А. О. Ворвуль
  2023
• Взаимосвязь вариабельности сердечного ритма и поведенческих показателей крыс Вистар (PDF)
  И. И. Бобынцев, В. Н. Коробова, А. О. Ворвуль, Я. И. Бобынцев, А. В Степанова
  2023
• Вариабельность сердечного ритма крыс-самок Вистар в условиях различной физической активности (PDF)
  В. Н. Коробова, A. О. Ворвуль, И. И. Бобынцев, Р. Р. Хабибулин, И. Н. Костюнин
  2022
• Исследование субхронической токсичности препарата Дантинорм Бэби (PDF)
  А. В. Сорокина, С. В. Алексеева, И. А. Мирошкина, К. С. Качалов, А. Д. Захаров, И. В. Алексеев, А. С. Лапицкая
  2020
• Динамика стресс-активации при повторении стрессогенного воздействия в эксперименте (PDF)
  А. В. Бахчина, S. J. Laukka, С. Б. Парин, В. В. Гаврилов
  2019
• Исследование хронической токсичности готовой лекарственной формы ГБ-115 (PDF)
  А. В. Сорокина, С. В. Алексеева, И. А. Мирошкина, В. В. Забродина, Л. Г. Колик, А. Д. Дурнев
  2019
• Динамика стресс-активации при повторении стрессогенного воздействия в эксперименте (PDF)
  А. В. Бахчина, S. J. Laukka, С. Б. Парин, В. В. Гаврилов
  2018
