Система неинвазивного измерения кровяного давления грызунов «Систола»
«Систола» предназначена для неинвазивного измерения систолического и диастолического давления с хвоста грызунов мелких и средних размеров: крыс и мышей.
Встроенная помпа автоматически нагнетает давление в хвостовой манжете до прекращения пульсаций кровотока, a затем, медленно снижая давление, измеряет систолическое и диастолическое давление на основе показаний инфракрасного датчика пульса, надеваемого на хвост животного после манжеты.
ВНИМАНИЕ! Для неинвазивного измерения кровяного давления у крыс и мышей обязателен подогрев животного. Это позволяет обеспечить циркуляцию крови в хвосте в нужном объеме и стабилизировать кровоток. Необходимо предварительно подогреть животное до температуры 28-32 ˚С в течение 10-15 минут. Такой режим подогрева должен поддерживаться в течение всей процедуры измерения давления. Для подогрева предлагается использовать нагревательную платформу Флогистон или другую подходящую систему подогрева мелких животных.
Технические характеристики
| Максимальное давление в манжете | до 300 мм.pт.ст. |
| Погрешность измерения давления | до 3 мм.рт.ст. (1% от диапазона) |
| Виды манжет | ⌀ хвоста 5-10 мм (крысы) ⌀ хвоста 3-6 мм (мыши) |
| Датчик пульса | инфракрасный |
| Регистрируемая частота пульса | 40-600 уд./мин |
| Время цикла измерения | 30-50 с (зависит от диапазона измерения давления) |
| Экстренное прекращение | • из программного обеспечения • по кнопке на приборе |
| Частота регистрации данных | 1000 Гц |
| Интерфейс подключения к ПК | USB 2.0 |
| Питание | От USB (5 В, 400 мА) |
| Габариты управляющего модуля | 190х100х40 мм |
| Вес | 350 г |
| Работа в операционных системах | • Windows 10+ • Ubuntu 22+ |
| Гарантия | 1 год |
| Производство | Россия, ООО «Нейроботикс» |
Комплектации и цены
Систола - стандартная комплектация
|
200 000 ₽ |
| Нагревательная платформа Флогистон | 65 000 ₽ |
| Манжета 5-10 мм (для крыс) | 8 500 ₽ |
| Манжета 3-6 мм (для мышей) | 8 500 ₽ |
| Рабочая станция — ноутбук 15,6" c Microsoft Windows 10+ или Ubuntu 22+ и мышь | от 80 000 ₽ |
| Цены указаны с учетом НДС 20% | |
Программное обеспечение
ПО Систола (Версия 2.0.0)
Руководство для ПО Систола (Версия 2.0.0)
Изменения в программе (changelog)

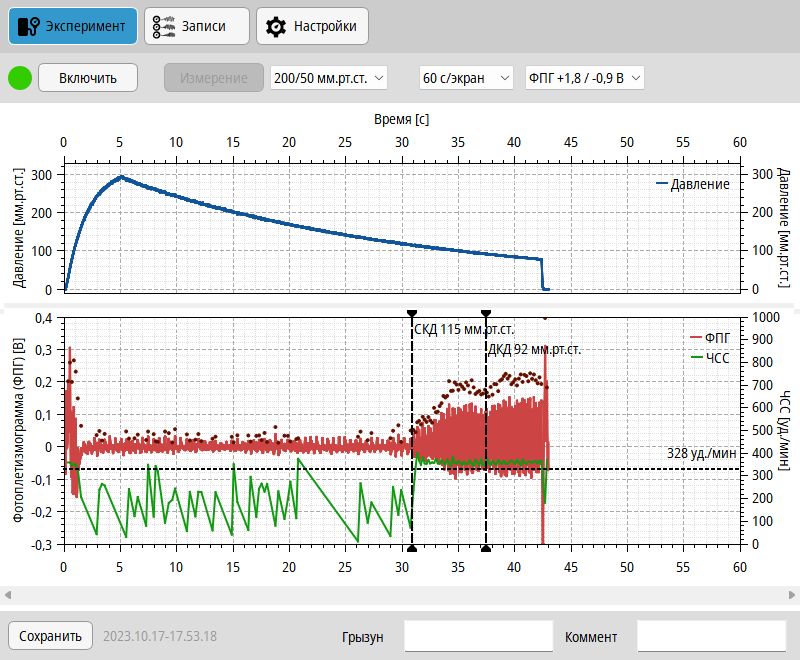

Проведение эксперимента

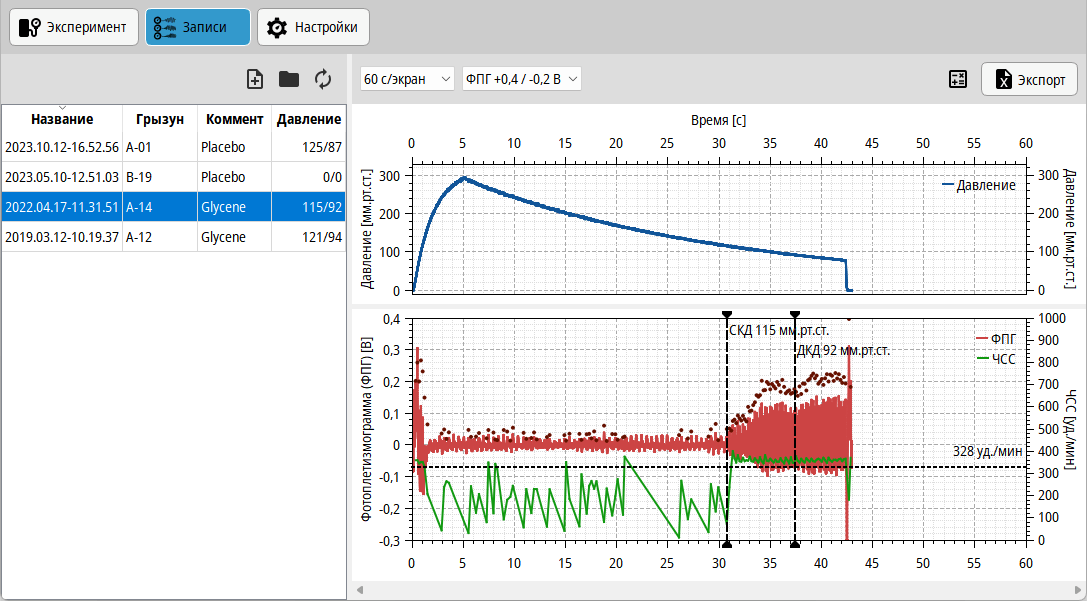

Анализ

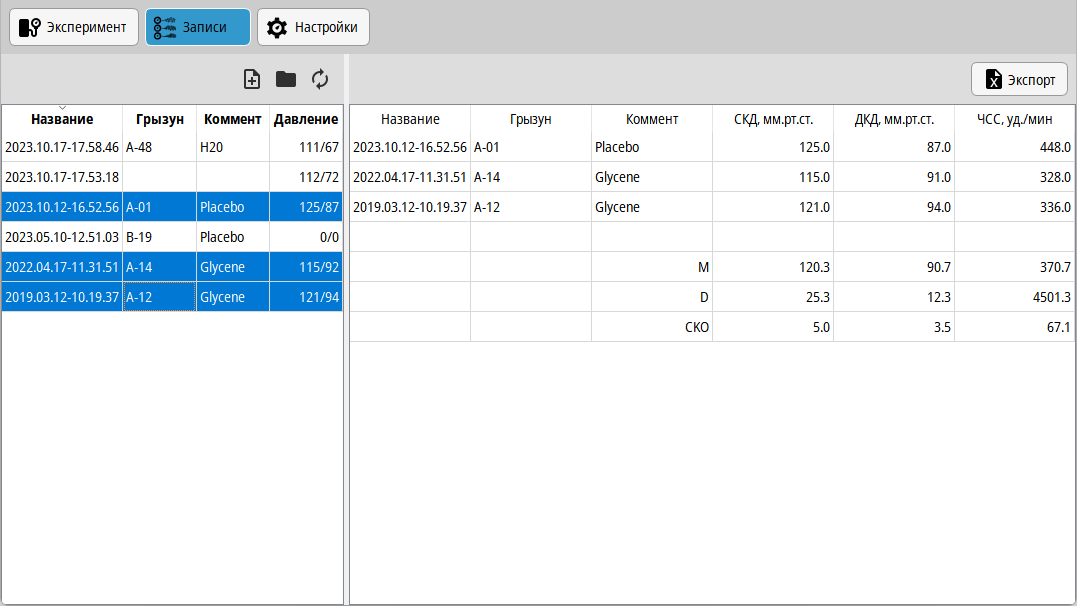

Сводная статистика
Ресурсы и загрузки
- Документ о том, что Систола не внесена в Росреестр средств измерений
- Инструкция по поверке или калибровке «Систолы» с помощью манометра
Общие вопросы
Сколько времени надо прогревать крысу?
Для прогрева крысы достаточно 5-10 минут.
Как узнать, что крыса достаточно прогрелась для проведения измерения?
- Включите нагревательную платформу и поместите на нее крысу в рестрейнере.
- Наденьте на хвост манжету, соединенную сдатчиком.
- Включите программу, не нажимая "измерение", дождитесь, когда амплитуда красного графика (фотоплетизмограммы) станет визуально не менее 1 см. И только тогда проводите измерение.
При измерении получили странный результат. С чем это может быть связано?
Очевидно, что манжета не пережимает сосуд. Скорее всего максимальное давление в манжете меньше систолического давления у крысы. На верхней панели программы нужно изменить максимально накачиваемое давление в манжете:
Надо ли делать поверку Cистолы и как часто?
Систола не внесена в Госреестр РФ как средство измерения и соответственно не подлежит периодической поверке (согласно отказному письму).
Процедура общей проверки работоспособности описана в руководстве.
